Automatický stroj na zatváranie boxov Pro

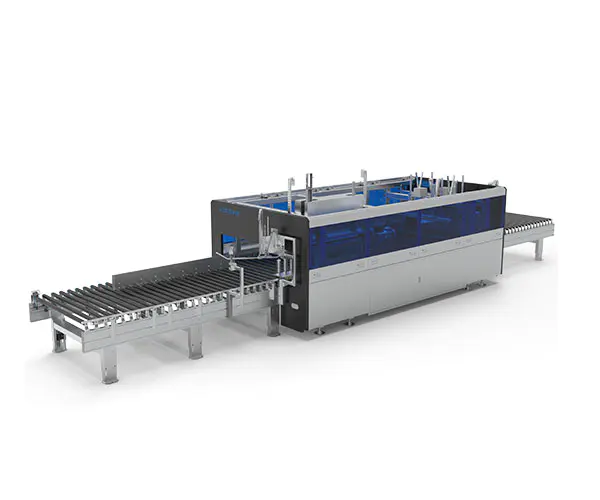

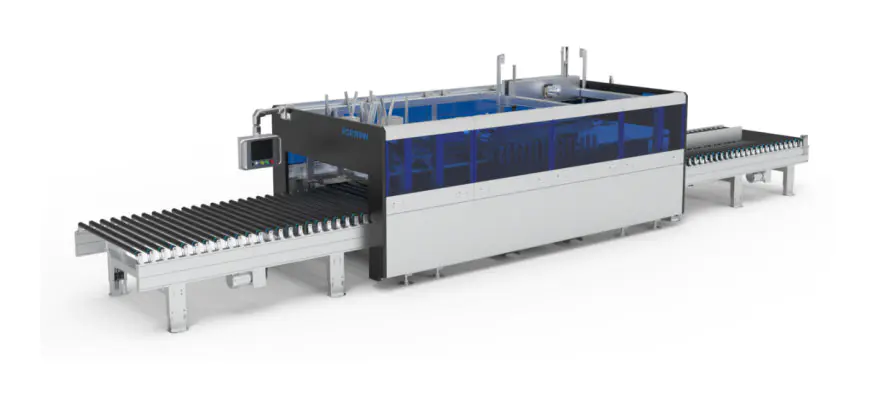

Obrázok stroja

Špecifikácie stroja

Rozmery D*Š*V(mm)	Vlastná hmotnosť stroja (kg)	Napájanie (kW)	Preprava nákladu (kg)	Pracovná výška (mm)
10200*2200*2260	Asi 3200 kg	9	50	800±50

Parametre spracovania

Dĺžka spracovania kartónu (mm)	Šírka spracovania kartónu（mm）	Výška spracovania kartónu (mm)	Účinnosť tesnenia (cykly/min)	Hrúbka vlnitého papiera (mm)
300-2900	200-1200	(hrúbka dreveného panelu 18) 20-280	4-8	2,5-6

1.Komponenty jadra: rýchloschnúci stroj na tavné lepidlo Eva; servomotor; planétový reduktor; laserový diaľkomer; synchrónny pás; ložisko vankúšového bloku; motor s premenlivou frekvenciou; šnekový reduktor;
2.Dopravné valce používajú dovážané gumové rukávy z PVC, ktoré sú flexibilné a odolné;
3. Lineárny mechanizmus tesniaceho zariadenia na puzdro je vedený presnými lineárnymi vodidlami, ktoré zaisťujú vysokú spoľahlivosť a odolnosť;
4. Výkon pre svorky a lepiace pištole zabezpečujú vysoko presné servomotory, ktoré sa ľahko ovládajú a zvyšujú presnosť zariadenia;
5. Stroj je možné použiť ako samostatnú jednotku alebo integrovanú s vlastnou domácou baliacou linkou, ktorá ponúka všestranné a flexibilné možnosti použitia.

1.Použitie
A. Tento automatický stroj na zatváranie škatúľ Pro sa používa na utesňovanie špičkových krabíc na balenie nábytku.
B. Toto zariadenie sa používa na uzatváranie kartónov modelov M/A-0410 a M/A-0419.
C. Spodná časť kartónu sa najskôr prilepí, potom sa položky, ktoré sa majú zabaliť, a výplňové materiály umiestnia dovnútra, po čom nasleduje strojové zatavenie.

2. Všeobecný pracovný princíp

Celé zariadenie je rozdelené do piatich sekcií: sekcia meracieho stroja, sekcia plniaceho vyrovnávacieho stroja, sekcia utesňovača tunela, sekcia prechodového stroja a sekcia posúvača.

A. Počas prevádzky vstupujú balené kartóny s položkami naplnenými vo vnútri zo sekcie meracieho stroja pozdĺž referenčného okraja. Snímač šírky na vstupe približne meria šírku kartónu. Keď sa kartón dostane na koniec sekcie meracieho stroja, zastaví sa usmerňovacím zariadením. Aktívne upínacie zariadenie potom presne zmeria šírku kartónu a vysokotlakové doštičkové zariadenie presne zmeria výšku kartónu. Potom sa kartón presunie zo sekcie meracieho stroja cez sekciu plniaceho vyrovnávacieho stroja ku vstupu do sekcie utesňovača tunela.

B. Keď kartón vstúpi do časti na utesňovanie tunela, lepiaca pištoľ na vstupe nanesie tavné lepidlo pozdĺž celej dĺžky kartónu. Potom prechádza cez tesniaci kanál, ktorý pozostáva zo zostavy skladacej tyče, prítlačného mechanizmu, mechanizmu bočného pásu a mechanizmu pásu protizávažia – čím sa dokončuje utesnenie dlhej strany.

C. Kartón so zapečatenou dlhou stranou sa presunie do sekcie prechodového stroja a zastaví sa predným prepážkovým zariadením pri vstupe do sekcie tlačného zvaru. Prvá krátka strana je potom prilepená a utesnená striekacím zariadením, zariadením prednej prítlačnej dosky a zariadením prednej tesniacej dosky. Po zatavení prvej krátkej strany sa kartón dostane do sekcie tlačného zvaru a pohybuje sa dozadu, kde ho zastaví zadné usmerňovacie zariadenie. Druhá krátka strana je potom prilepená a utesnená striekacím zariadením, zariadením zadnej prítlačnej dosky a zariadením zadnej tesniacej dosky. V tomto bode je celý proces zatavovania kartónu ukončený a kartón sa vyvalí zo sekcie tlačného zvaru.

D. Táto metóda uzatvárania kartónov, ktorá rozpoznáva šírku škatule, dokáže efektívne utesniť kartóny rôznych veľkostí počas procesu podávania bez potreby zadávania rozmerov škatúľ.

E. Pri dávkovom uzatváraní kartónov s rovnakými rozmermi sa zariadenie môže prepnúť do dávkového režimu. Po zmeraní šírky prvého kartónu a aplikovaní tejto hodnoty na celú sériu, sekcia tunelového tesnenia upraví veľkosť kanála a zachová ho nezmenený, čím sa zlepší účinnosť tesnenia. Maximálna rýchlosť môže dosiahnuť až 8 balíkov za minútu.

Funkčná štruktúra

Nie	Položka	Funkcia
1	Podávač prednej časti	Dosiahnite funkciu podávania balíkov, rýchlo, presne a efektívne doručujte balíky na určené miesta. Hlavný nosník je vyrobený z uhlíkovej ocele a potiahnutý plastom. Aby sa zabezpečilo, že balíky budú presne zarovnané, na vedenie balíkov do správnej polohy sa používa pevný vodiaci a vyrovnávací mechanizmus
2	Zariadenie na meranie výšky	Hliníkové lisovacie bloky sa používajú na meranie výšky balíkov prostredníctvom elektronických snímačov váhy a pneumatických valcov a údaje sa potom prenášajú späť
3	Kryt	Celková konštrukcia je primárne vyrobená z ohýbaných platní z uhlíkovej ocele potiahnutých plastom, čím zvyšuje estetickú príťažlivosť zariadenia a zároveň poskytuje určitý stupeň ochrany. Ďalej je vylepšený špecializovanými hliníkovými profilmi a kráľovsky modrými akrylovými panelmi.
4	Rack	Rám stroja je vyrobený zváraním pravouhlých rúr a oceľových plechov, po ktorom nasleduje presné obrábanie. To zaisťuje vysokú presnosť montáže a prevádzkovú presnosť, zaručuje dlhú životnosť a dobrú stabilitu zariadenia
5	Zariadenie žľazy	Účinne drží horný kryt kartónu a pripravuje sa na následný proces zatavovania.
6	Predné a Zadné prepážky	Dosahuje umiestnenie balíka. Lineárne ložiská v spojení s pochrómovanými hriadeľmi zabezpečujú lineárne vedenie. Viacstupňové pneumatické valce sa ovládajú samostatne a v kombinácii so systémom lepenia dosahujú dvojstupňové nastavenie výšky. To zaisťuje kvalitu procesu lepenia a efektívne drží balík v špecifickej polohe pre presné umiestnenie.
7	Zariadenie na meranie šírky	Horizontálny energetický systém využíva vysoko presné motory v spojení s reduktormi na zabezpečenie stability prevodového systému. Primárne je zodpovedný za sklopenie horných chlopní kartónu na dokončenie zapečatenia. Mechanizmus využíva lineárne vedenia na priamy lineárny pohyb, pričom energiu zabezpečujú pneumatické valce a ventily na reguláciu otáčok, ktoré regulujú vzduchový okruh, aby sa dosiahla rýchla a stabilná prevádzka.
8	Dvojvalcové mechanické časti tlačnej dosky	Primárne je zodpovedný za sklopenie horných chlopní kartónu na dokončenie zapečatenia. Mechanizmus využíva lineárne vedenia na priamy lineárny pohyb, poháňané pneumatickými valcami a regulované viacerými ventilmi na reguláciu rýchlosti vo vzduchovom okruhu, aby sa dosiahla rýchla a stabilná prevádzka.
9	Mechanizmus žľazy	Je zodpovedný hlavne za zabezpečenie horného krytu kartónu, aby sa balík nepohyboval. Mechanizmus využíva lineárne vedenia na priamy lineárny pohyb a excentrická konštrukcia pneumatického valca poskytuje lepšiu stabilizáciu balíka.
10	Striekanie lepidla s krátkym okrajom systém	Vodiaca lišta je zodpovedná za lineárne vedenie celého mechanizmu tam a späť. Vysoko presný servomotor poskytuje stabilný zdroj energie a použitie známej domácej značky planétového reduktora ďalej zaisťuje spoľahlivý dlhodobý výkon. Lineárne vedenie je inštalované v obrátenej polohe, aby sa zabránilo jeho postriekaniu lepidlom, čím sa zabezpečí čisté a stabilné vedenie.
11	Stroj na zadné vyhadzovanie	Na dosiahnutie funkcie vybíjania balíka sa používa dvojstupňový systém napájania na rýchle, presné a efektívne doručenie balíka. Hlavný nosník je vyrobený z uhlíkovej ocele a potiahnutý plastom.
12	Systém lepiaceho stroja	Rýchloschnúci stroj na tavné lepidlo Eva môže dosiahnuť nepretržité aj prerušované striekanie lepidla. Je plne funkčný, ľahko sa nastavuje a pohodlne sa ovláda.
13	Mechanizmus stláčania nadol	Servomotor poháňa reduktor na otáčanie výťahu, čím sa dosahuje presné vertikálne umiestnenie. Pneumatické valce sa používajú na zníženie hmotnosti a zhutnenie balíka, čím sa zabezpečí stabilný a plynulý pohyb vpred.
14	Bočná tlaková skupina	Pneumatické valce a lineárne vedenia sa pohybujú dovnútra a von, aby umiestnili a stlačili lepenku. Teflónový materiál zabraňuje prilepeniu lepidla, čím zabezpečuje lepšie stlačenie kartónu.
15	Zostava bočnej podpory	Servomotor poháňa reduktor, aby otáčal ozubenými kolesami, pričom prevod zabezpečujú lineárne vedenia, čím sa dosahuje presné bočné polohovanie. Bočná vyrovnávacia časť používa teflónové valčeky na zabezpečenie konzistentnej rýchlosti.
16	Tesniaca časť strednej časti	Valčekový prevod strednej časti využíva dvojstupňový systém napájania, ktorý zlepšuje efektivitu podávania balíkov a znižuje vzdialenosť čakacích pozícií.

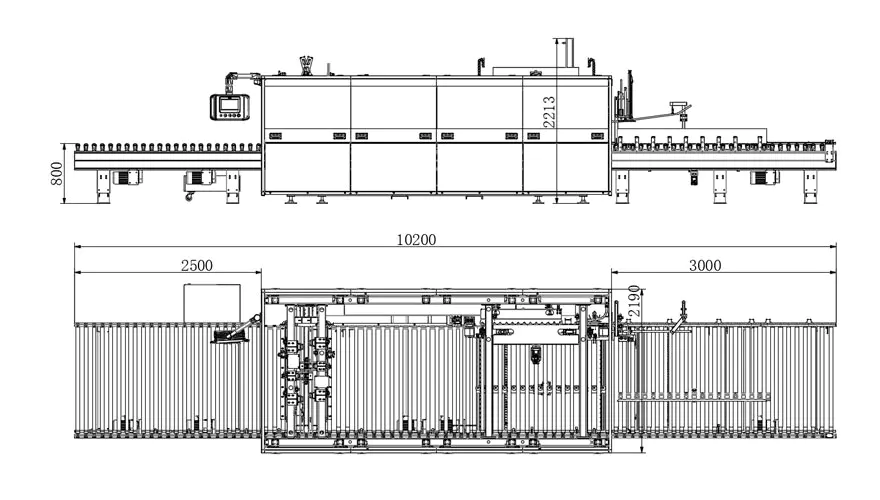

Výkresy s tromi pohľadmi

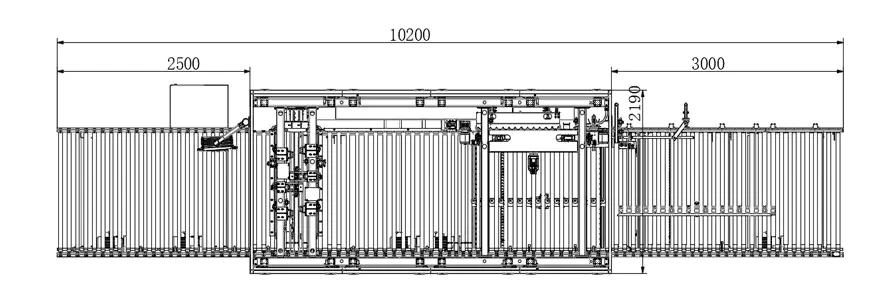

Schematický diagram režimu výrobného procesu

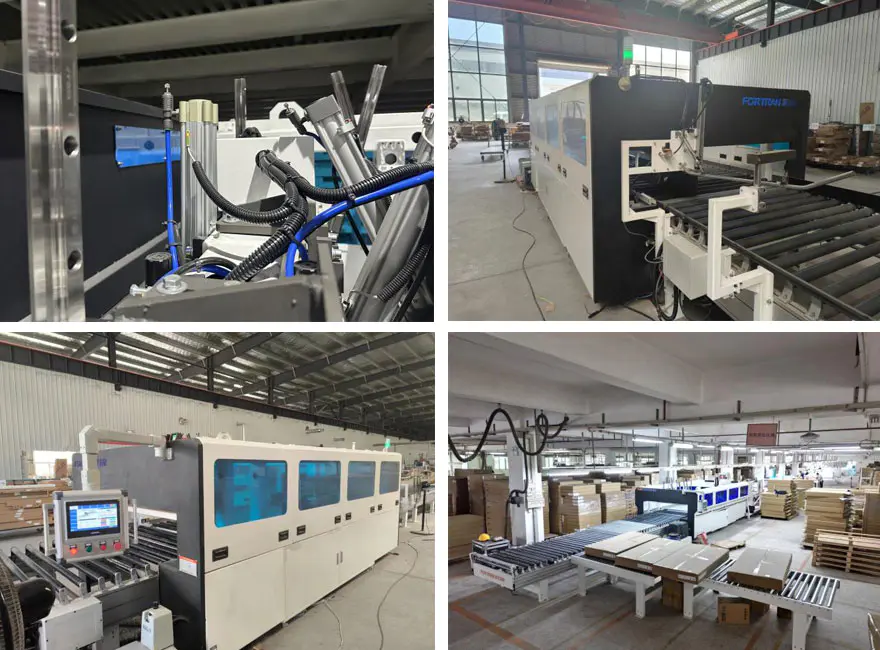

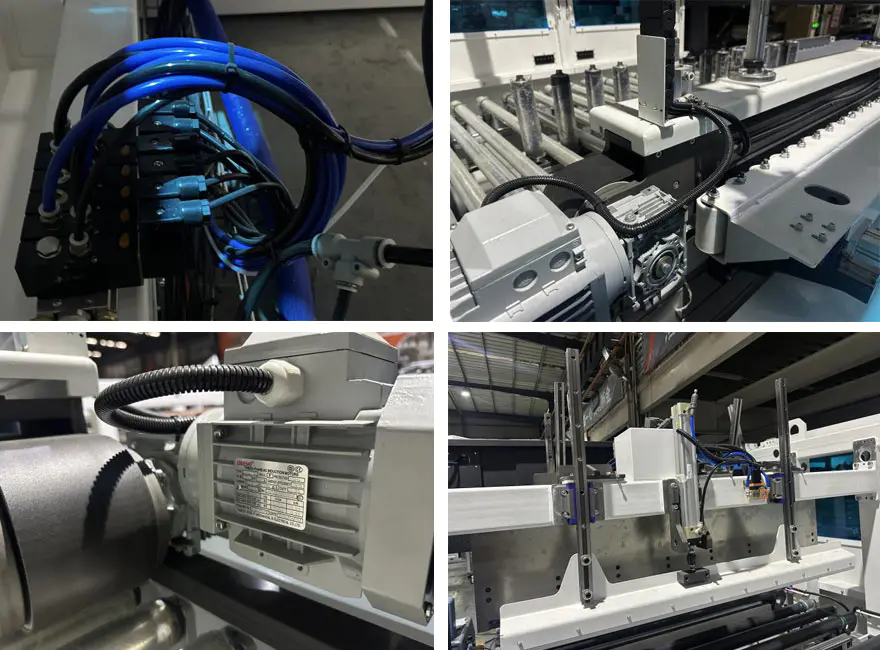

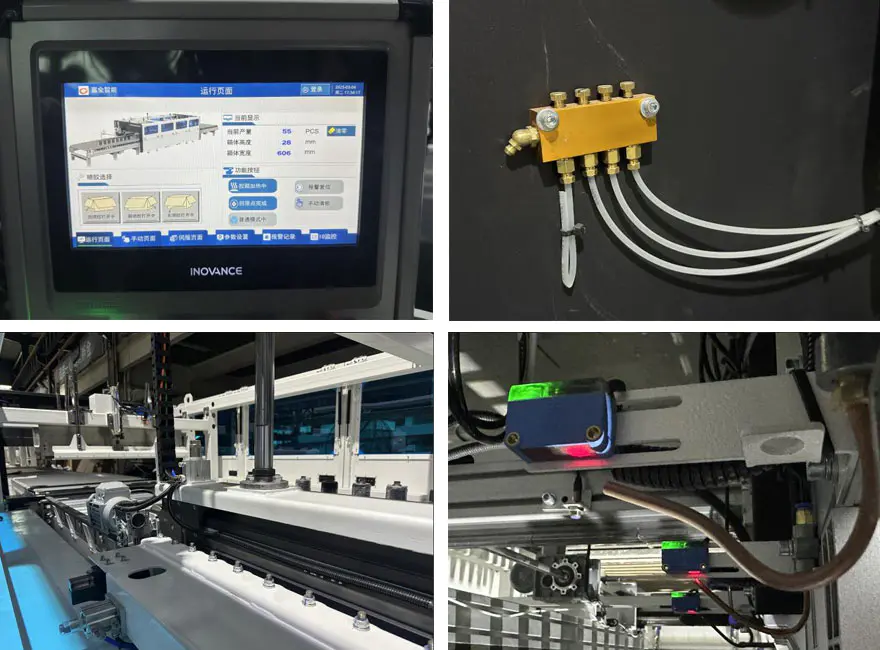

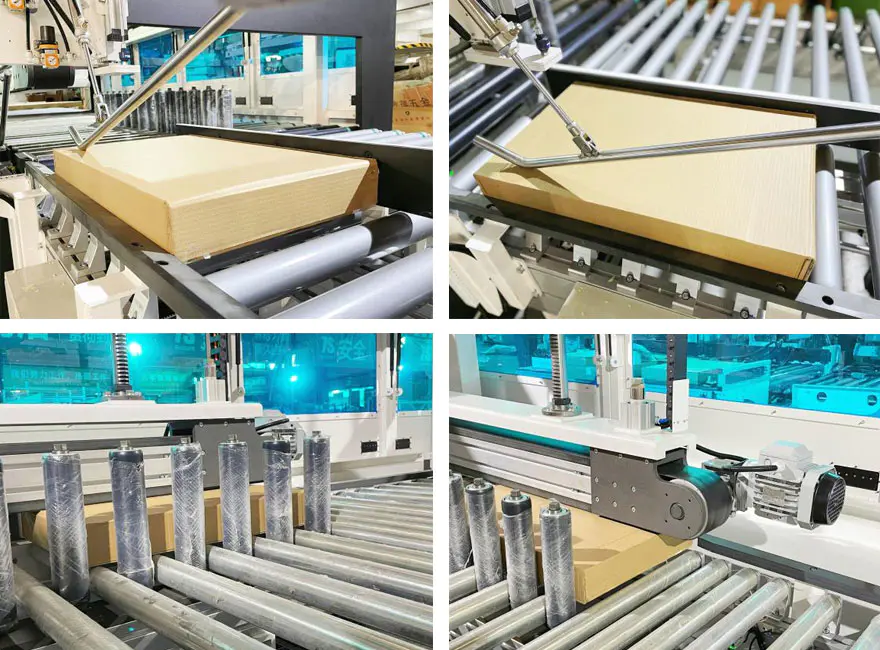

Detailné obrázky

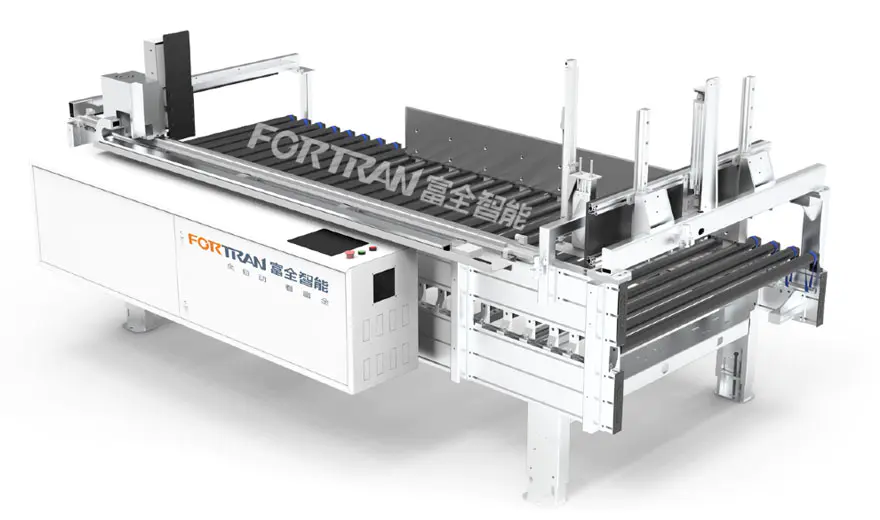

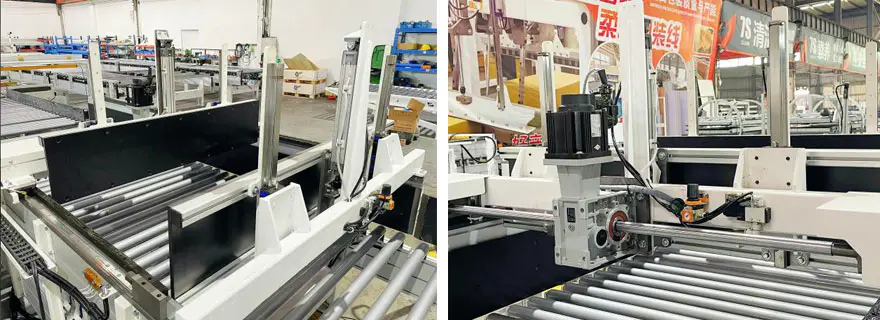

Meracia stanica

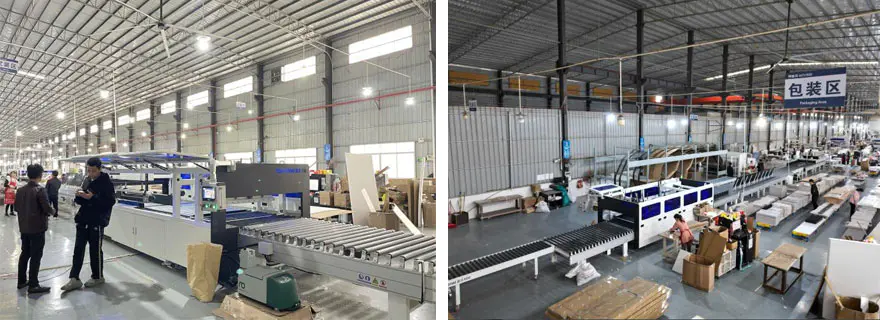

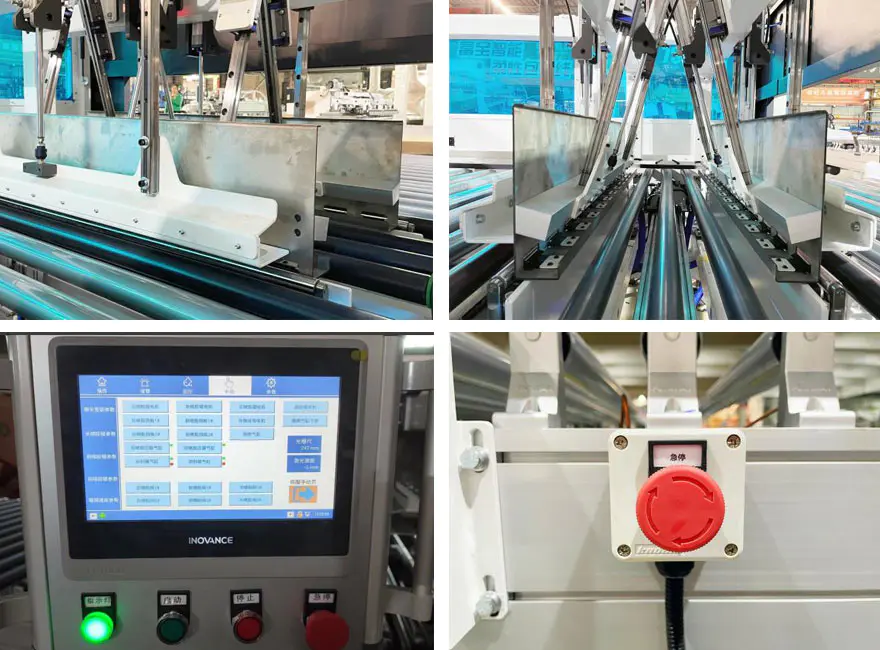

Detailné obrázky

Zoznam nositeľných dielov a spotrebného materiálu

1. Zoznam nositeľných dielov

Nie	Položka	Špecifikácie	Navrhované množstvo	číslo U8
1	PTEE valček	BZ-LFXJ-01-03-01-01	2
2	Obojstranný čap M16	BZ-FXJ-G-015	2
3	Teflónové prítlačné koliesko		4
4	Lisovací pás (typ s dvojitým vedením)	95-L3990 (Hrúbka 3)	1
5	Bočný vyrovnávací pás (typ s trojitým vedením)	195-L3742 (Hrúbka 3)	1
6	Pruhovaný elastický pás	392*20*1,5	15
7	Redukčný ventil	GR20008F1	1
8	Vstupný škrtiaci ventil	PSL8-02A	1
9	Plávajúci spoj	F-M16X125F	4
10	Valec	SAI 50X350S	1
11	Valec	SAI50x300S	1
12	Posúvač	HGW30CC	1
13	Montážna konzola lineárneho ložiska	LHBBW20	1
14	Synchrónny remeň s oceľovým jadrom	S8M-3984-25 (otvorené)	1
15	Posúvač	HGH25CA	1
16	Bezšvový synchrónny remeň s oceľovým jadrom	30-S8M-800	1
17	Bezšvový synchrónny remeň s oceľovým jadrom	30-S8M-872	1
18	Magnetický spínač	HX-31R-2M	2
19	Solenoidový ventil	4V210-08B	3
20	Gumový tlmič nárazov	SE-15 (modrá)	3
21	Zásuvné relé	RXM4LB2BD	1
22	Reléová základňa	RXZE1M4C	1
23	Relé	RXT-F01	3
24	Bezdotykový spínač	IME08-02BPOZT0S	1

2. Zoznam spotrebného materiálu

Nie	Položka	Špecifikácie	Navrhované množstvo	číslo U8
1	Sieťka filtra hlavnej jednotky	133272	1
2	Tesnenie hrdla	127028	6
3	Sieťka filtra striekacej pištole	126150	3
4	Modul trysky AX	167400	6
5	24V solenoidový ventil	150236	6
6	Tesnenie trysky	100368	12
7	Oceľové tesnenie potrubia	107332	6
8	Pravouhlá tryska 0,5 mm	130897	4
9	Ihla	500661	1
10	Súprava na opravu piestového čerpadla	112757	1
11	Súprava na opravu trysky AX	167414	6
12	Súprava spätného ventilu	163008	1
