Automatický vysokorýchlostný stroj na rezanie papiera

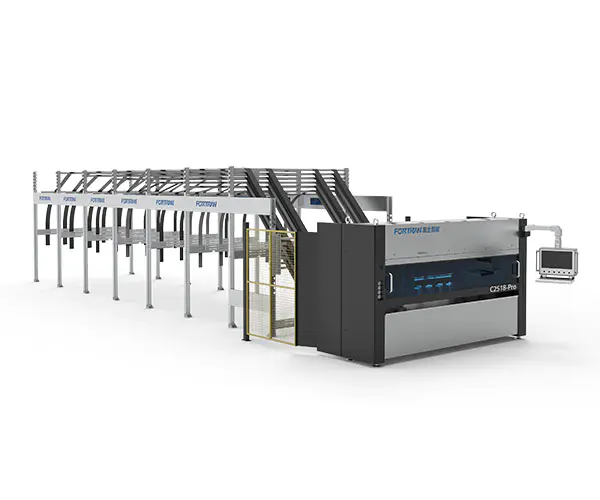

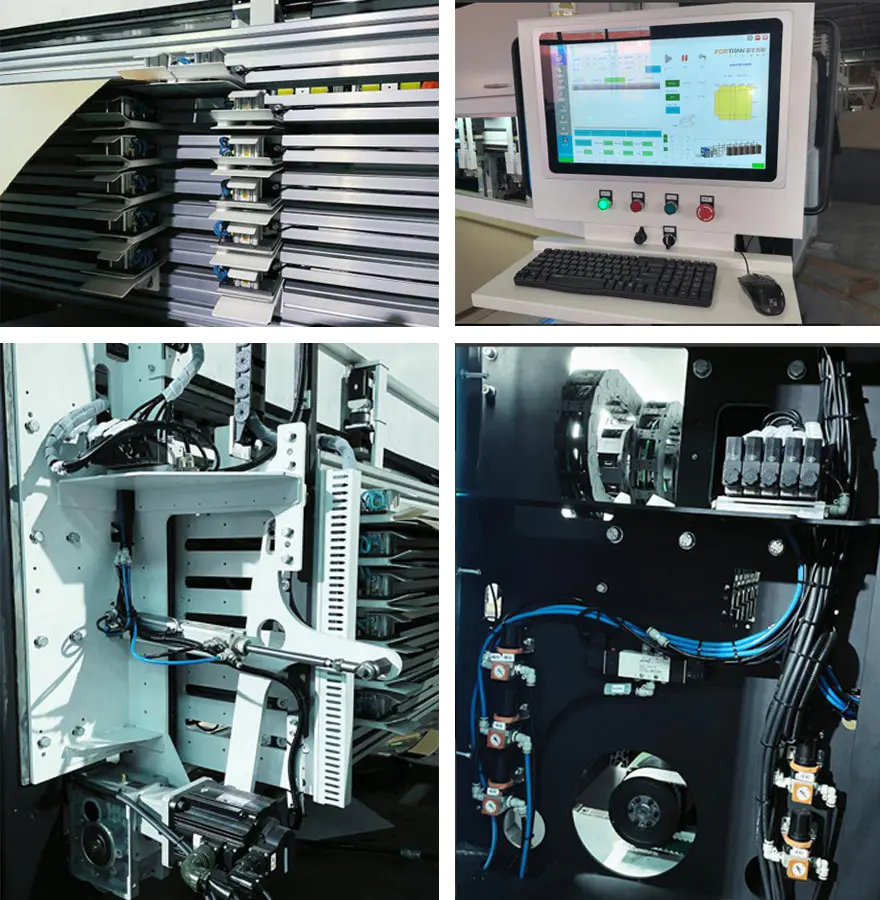

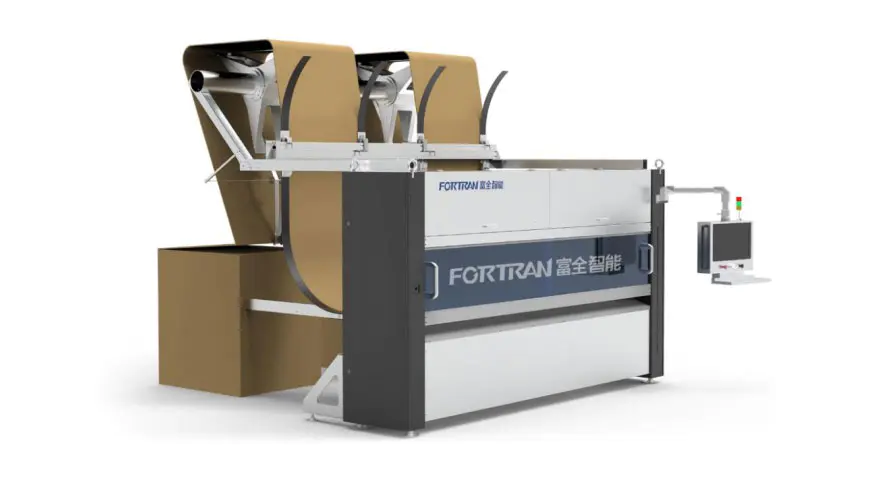

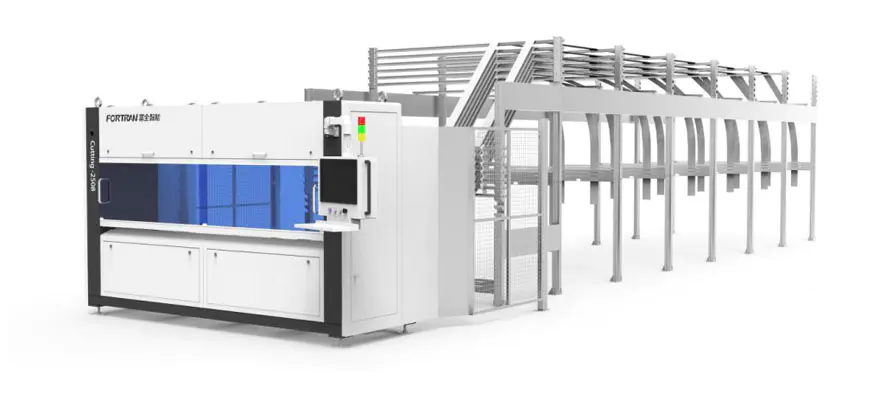

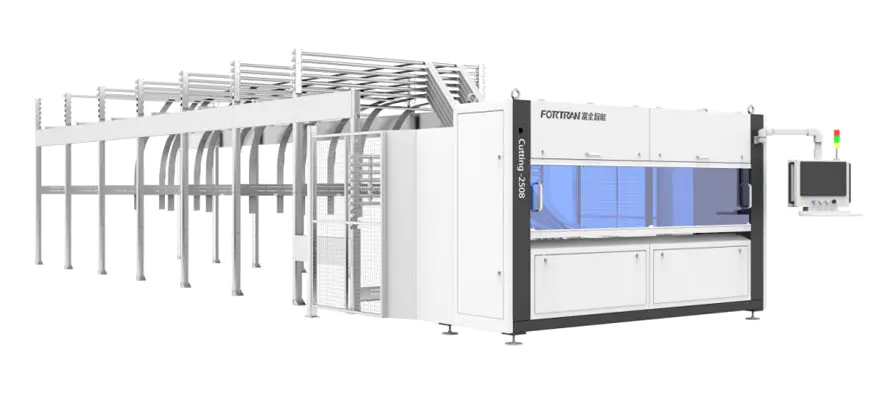

Obrázok stroja

Špecifikácie stroja

Rozmery D*Š*V(mm)	Základné špecifikácie	Napájanie (kW)	Rýchlosť rezania (M/min)	Pracovná výška (mm)
14750*4040*3000	11 vertikálnych+1 horizontálnych nožov, full-servo ovládanie, so 6 zásobníkmi	5.8	0-120	850

Parametre spracovania

Min. Dĺžka rezu L (mm)	Max. Šírka rezu W (mm)	Hrúbka rezu pre vlnitý papier H (mm)	Presnosť pozdĺžneho rozstupu nožov (mm)	Účinnosť (PCS/min)
300	2550	2-7	±1,5	0-12

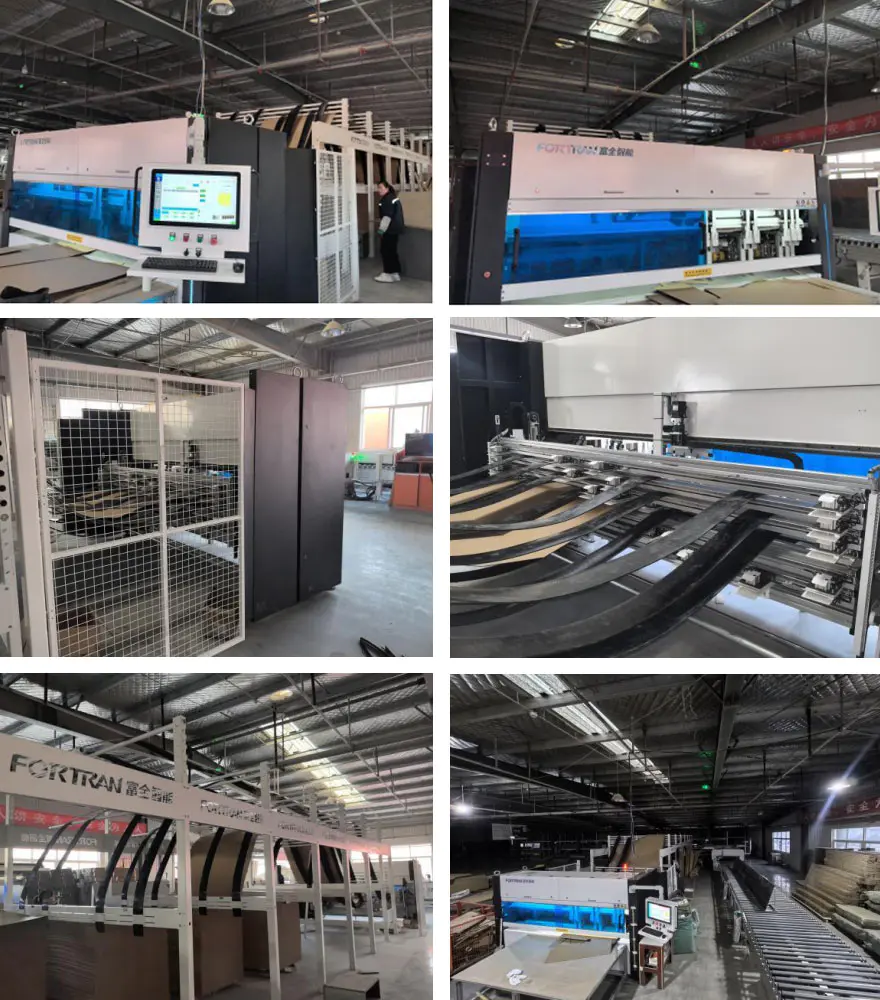

Všeobecný popis funkcií

Automatický vysokorýchlostný stroj na rezanie papiera sa používa na nepretržité spracovanie vlnitého papiera s pevnou dĺžkou a jednotlivých listov na výrobu skladacích kartónov. Stroj vykonáva ryhovanie v oboch priečny a pozdĺžny smer, prerušované rezanie a spracovanie rezania na vlnitom papieri. Strihanie s pevnou dĺžkou umožňuje hromadnú výrobu aj zákazkovú výrobu výroba. Stroj je možné použiť ako samostatnú jednotku alebo ako počiatočnú časť baliacej linky.

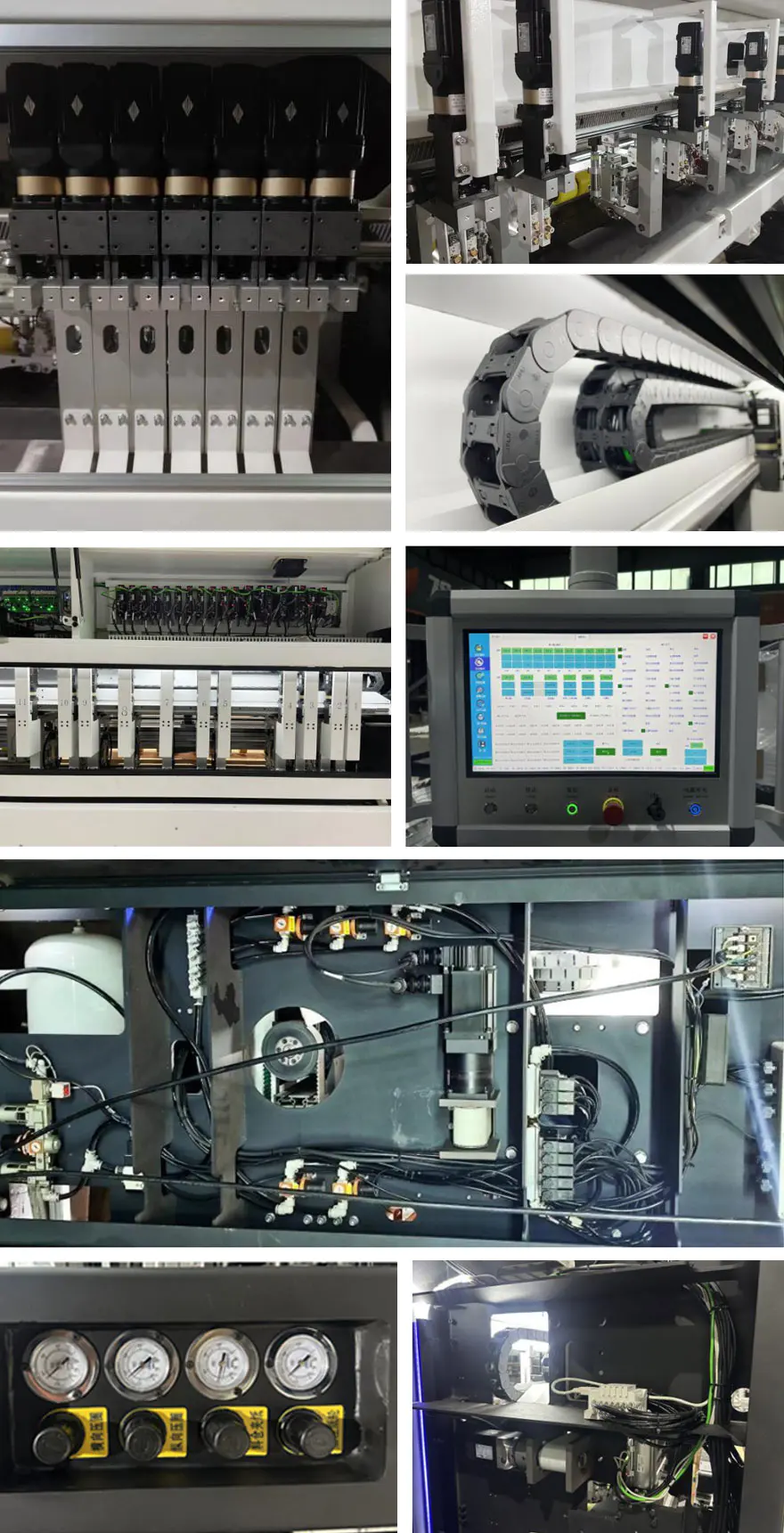

Nie	Položka	Vlastnosti
1	Stojan na skladovanie papiera	Stojan na skladovanie papiera je vyrobený z oceľových plechov umývaných kyselinou a opracovaných ohýbanie. Vyznačuje sa jednoduchou konštrukciou, spoľahlivou konštrukciou a je ošetrovaný za studena galvanizáciou, výsledkom čoho je atraktívny vzhľad a vynikajúca odolnosť proti hrdzi. Štandardná konfigurácia obsahuje 6 priehradiek na papier, ktoré môžu byť upravené podľa rôznych potrieb zákazníkov, ponúkajúce vysokú flexibilitu a silu prispôsobivosť.
2	Rámová štruktúra	Rám je vyrobený presným obrábaním po zváraní pravouhlej ocele rúrky a oceľové dosky. Zabezpečuje vysokú presnosť montáže a prevádzkovú presnosť, zaručuje dlhú životnosť a vynikajúcu stabilitu zariadenia.

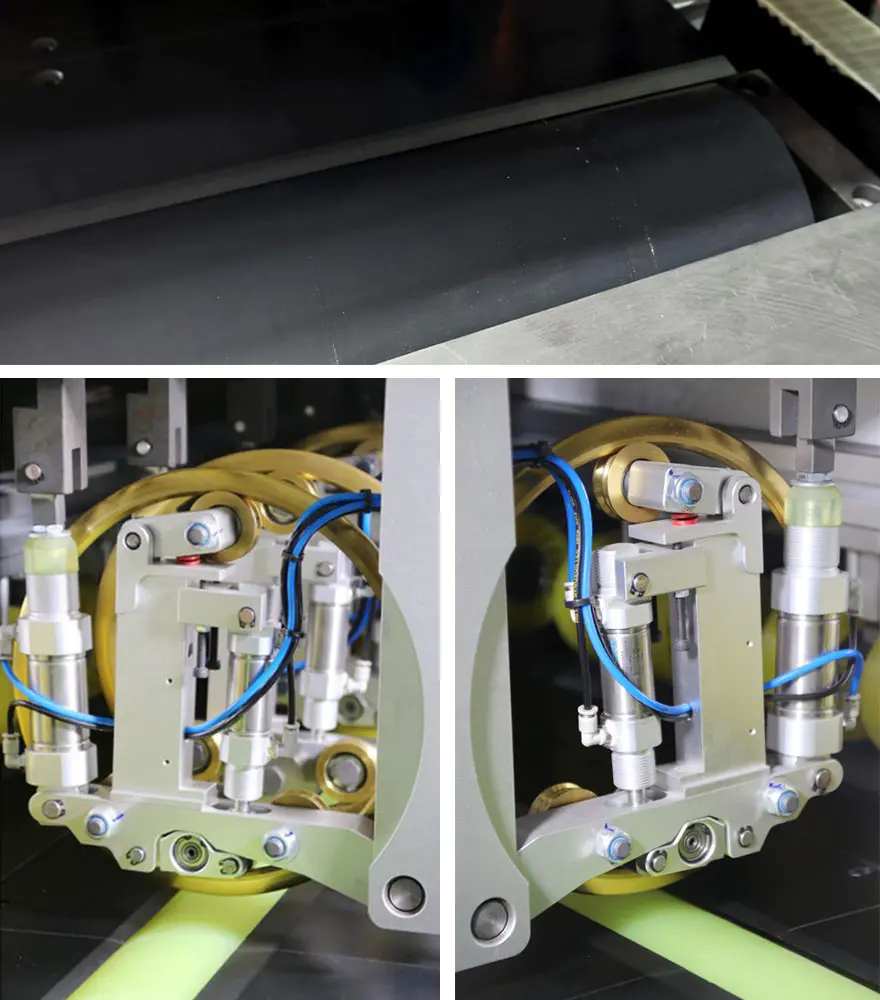

3	Pohonný mechanizmus	Podávací prítlačný valec je vyrobený z PU materiálu, ktorý má svetlý a atraktívny povrch s vysokým trením. To efektívne zvyšuje spoľahlivosť prepravy lepenky. Medzitým sa trakčný bubon dováža z Nemecka a je vysoko odolný.
4	Prierezová štruktúra	Pohon zabezpečuje vysoko presný servomotor kombinovaný s redukciou a synchrónnym kolesovým mechanizmom, ktorý dosahuje hig
5	Jednotka pozdĺžneho rezu	Tento mechanizmus sa primárne skladá zo 7 sád držiakov nožov. Konfigurácia noža 7+1 umožňuje univerzálne rezanie boxov typu 410 a 411. Je navrhnutý tak, aby spĺňal požiadavky na vysokoúčinnú prevádzku pri zabezpečení trvanlivosti;

6	Nastaviteľné úložné zariadenie	Obidva konce základnej dosky CNC obrábaním do zabezpečiť paralelné strany, použitie vysokej pevnosti reťaz hore a dole, aby bola zaistená bezpečnosť a spoľahlivosť nepreskakuje zuby, aby sa zlepšila presnosť a efektívnosť prevádzky, používame vysokú presnosť kužeľový reduktor vybavený vysoko presným servisný motor; Aby sa zlepšila miera využitia papiera sme túto inštitúciu nastavili ako 6 papierových knižníc, ktoré je možné podľa potreby zvyšovať alebo znižovať rôzne potreby zákazníkov, pohodlné a rýchle a silná prispôsobivosť;

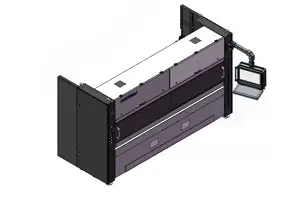

7	Kryt stroja	Primárnou funkciou je ozdobiť stroj Je pridaný vonkajší ochranný kryt stroj.Kryt je ošetrený plastom nástrekom, vďaka čomu je estetický príjemné, jemné a odolné voči farbe štiepkovanie. Pozorovacie okienko vpredu stroja je vyrobený z akrylového plechu, ktorý dáva mu atraktívny a elegantný vzhľad, ako ako aj vysoká húževnatosť a odolnosť voči trieštivé.

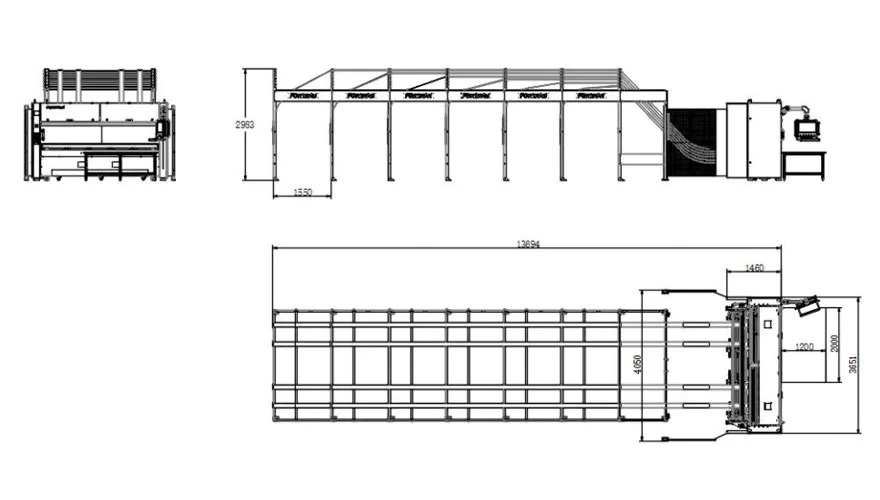

Výkresy s tromi pohľadmi

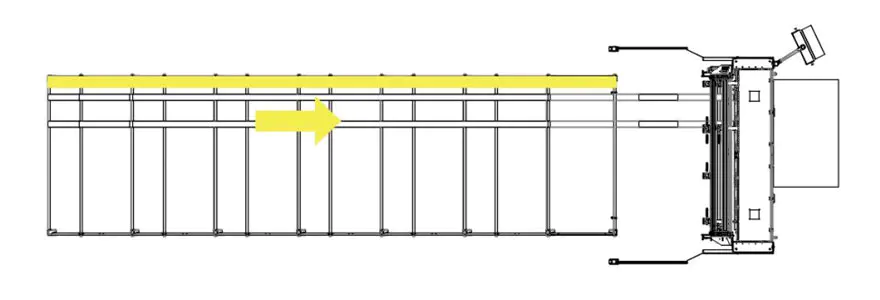

Schematický diagram režimu výrobného procesu

Požiadavky na spotrebný materiál

1. Požiadavky na vlnitý papier na podávacej stanici

A.Šírka nekonečného vlnitého papiera:400–2550 mm;
B. Celková šírka vlnitého papiera zovretého vedľa seba: maximálne 2550 mm;
C. Výška stohovania vrátane 120 mm palety: maximálne 1300 mm;
D. Šírka stohovania, maximálne: 1300 mm; Dĺžka vlnitého papiera na výstupnom bode: minimálne 300 mm;
E. Pozdĺžna tolerancia pre rezanie s pevnou dĺžkou:Maximálne 0,5%;Priečna tolerancia pre rezanie s pevnou dĺžkou:Maximálne±2,0 mm;
F. Hrúbka vlnitého papiera:2-7 mm,±0,2 mm;Maximálna kvalita suroviny do 2,30 BC (podľa normy DIN 55468);
G.Kvalita kartónu zodpovedá norme DIN 55468;
H. Jednoduchá vlnitá, maximálna hrúbka približne 4 mm (kvalita: 1,10–1,40); Dvojitá vlnitá, maximálna hrúbka približne 7 mm.

2. Typy kartónov

Sériové číslo	Meno	Obrázok	Smer podávania papiera	Minimálna veľkosť
1	Obyčajná krabica		pozdĺžne	Dĺžka: minimálne 400 mm Šírka: minimálne 36 mm Výška: minimálne 225 mm
2	Obyčajná krabica		pozdĺžne	Dĺžka: minimálne 400 mm Šírka: minimálne 36 mm Výška: minimálne 225 mm
3	Kryt Neba a Zeme		pozdĺžne	Dĺžka: minimálne 400 mm Šírka: minimálne 225 mm Výška: minimálne 18 mm
4	Stredná tesniaca schránka		pozdĺžne	Dĺžka: minimálne 400 mm Šírka: minimálne 450 mm Výška: minimálne 18 mm
5	Stredná tesniaca schránka		pozdĺžne	Dĺžka: minimálne 400 mm Výška: minimálne 450 mm Výška: minimálne 18 mm
6	Celokrídlový box		pozdĺžne	Dĺžka: minimálne 400 mm Výška: minimálne 225 mm Výška: minimálne 18 mm
7	Stredná tesniaca schránka		pozdĺžne	Dĺžka: minimálne 400 mm Výška: minimálne 450 mm Výška: minimálne 18 mm
8	Štvorcový kartón		pozdĺžne	Dĺžka: minimálne 400 mm Výška: minimálne 18 mm

Zoznam konfigurácie hlavných komponentov

Nie	Položka	Špecifikácie	Q'ty	Poznamenané
1	Pozdĺžna čepeľová jednotka		7 SÚPRAV	Množstvo je možné prispôsobiť podľa požiadaviek
2	Horizontálna čepeľová jednotka		1 SADA
3	Montáž valčeka		3 KS
5	Priečny synchrónny pás		1 KS
6	Synchrónny pás		2 KS
7	Trakčný servomotor		2 SÚPRAVY
8	Trakčný reduktor		2 SÚPRAVY
9	Úložný servomotor úprav		1 SADA
10	Úložný reduktor úprav		1 SADA
11	Motor na pohyb čepele		7 SÚPRAV	Množstvo je možné prispôsobiť podľa požiadaviek
12	Blade Moving Reduktor		7 SÚPRAV
13	Pneumatické komponenty		1 SADA
14	Elektrická ovládacia skrinka	——	——
15	Elektrické komponenty	Fotoelektrické senzory, Káble, Reflektory, Elektrické komponenty	——
16	Ovládač	Ovládače, firmvér, moduly	——

Zoznam nositeľných dielov a spotrebného materiálu

1. Zoznam nositeľných dielov

Nie	Položka	Špecifikácie	Navrhované Q'ty	číslo U8
1	Puzdro podávacieho hriadeľa	PCM260-02-020-260	6
2	Puzdro tlačného hriadeľa	CZJ260-02-010-300	2
3	Bezšvový zelený tichý synchrónny pás s oceľovým jadrom (Xiet)	75-AT10-6910	1
4	Solenoidový ventil	SY5120-5GZD-01	2
5	φ66xφ16x0,8 Kruhová zubná čepeľ	PCM260-03-010-010	2
6	Solenoidový ventil	4N330C08B	1
7	Posúvač	HGH15CA	2
8	Presný tlakový redukčný ventil	SDR20008JN	2
9	Bezšvový polyuretánový synchrónny pás s oceľovým drôtom - tichý typ	AT10x50xL1290	1
10	Relé	RXT-F01K D24	1
11	Poistka	5*20mm 0,1A	5
12	Koncový spínač	XCK-N2145P20C	2
13	Bezdotykový spínač	IME12-06BPSZW2S	2
14	Bezšvový polyuretánový synchrónny pás s oceľovým drôtom - tichý typ	AT10x50xL920	1

Zoznam spotrebného materiálu

1	Gumový valec na rezanie papiera B	PCM260-01-020-300	1
2	φ66xφ16x0,8 Kruhová zubná čepeľ	PCM260-03-010-010	2
3	Puzdro podávacieho hriadeľa	PCM260-02-020-260	2
4	Puzdro tlačného hriadeľa	CZJ260-02-010-300	1
