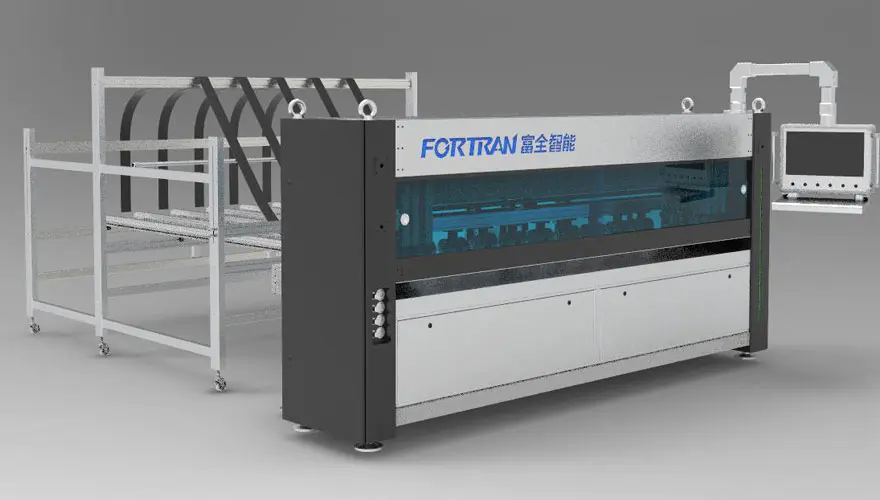

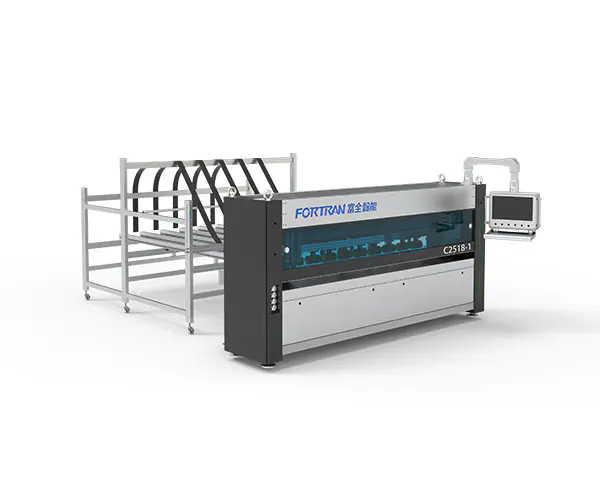

Plne automatický stroj na rezanie papiera

Špecifikácie stroja

Rozmery D*Š*V(mm)	Základné špecifikácie	Napájanie (kW)	Rýchlosť rezania (M/min)	Pracovná výška (mm)
6700*3650*3000	7 vertikálnych + 1 horizontálnych nožov s režimami podávania jednotlivých listov a podávania nepretržitých listov	5.25	0-120	850

Parametre spracovania

Min. Dĺžka rezu L (mm)	Max. Šírka rezu W (mm)	Hrúbka rezu pre vlnitý papier H (mm)	Presnosť pozdĺžneho rozstupu nožov (mm)	Účinnosť (PCS/min)
300	2500	2,5-6,5	±1,5	0-12

Plne automatický stroj na rezanie papiera sa používa na nepretržité spracovanie vlnitého papiera s pevnou dĺžkou a jednotlivých listov na výrobu skladacích kartónov. Stroj vykonáva ryhovanie v oboch priečny a pozdĺžny smer, prerušované rezanie a spracovanie rezania na vlnitom papieri. Strihanie s pevnou dĺžkou umožňuje hromadnú výrobu aj zákazkovú výrobu výroba. Stroj je možné použiť ako samostatnú jednotku alebo ako počiatočnú časť baliacej linky.

Nie	Položka	Vlastnosti	Model

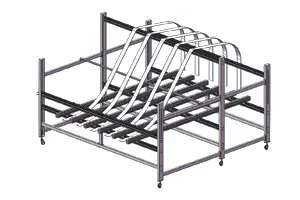

1	Stojan na skladovanie papiera	Stojan na skladovanie papiera je vyrobený z moriacej dosky ohýbaním, vyznačuje sa jednoduchou konštrukciou a spoľahlivou konštrukciou. Je lakovaný, aby zabezpečil atraktívny vzhľad a vynikajúcu odolnosť proti hrdzi. Štandardná konfigurácia zahŕňa súvislý stojan na lepenkový materiál a jednovrstvový pás na podávanie lepenky.
2	Rámová štruktúra	Rám je vyrobený presným obrábaním po zváraní pravouhlých oceľových rúr a oceľových plechov. Zabezpečuje vysokú presnosť montáže a prevádzkovú presnosť, zaručuje dlhú životnosť a vynikajúcu stabilitu zariadenia.

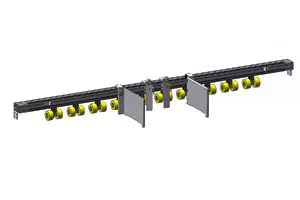

3	Pohonný mechanizmus	Podávacie prítlačné koleso je vyrobené z PU materiálu so svetlým a krásnym povrchom a trením, ktoré môže účinne zlepšiť spoľahlivosť dopravy lepenky. Medzitým sa trakčný bubon dováža z Nemecka, je odolný a má dlhú životnosť; dá sa ručne nastaviť a upevniť na stranu.
4	Prierezová štruktúra	Výkon je zabezpečený vysoko presným servomotorom kombinovaným s redukciou a synchrónnym kolesovým mechanizmom, ktorý dosahuje vysokú rýchlosť a presné polohovanie, čím zabezpečuje presnosť rezu kartónu;
5	Jednotka pozdĺžneho rezu	Tento mechanizmus sa skladá hlavne zo siedmich sád držiakov nožov. Servo priečneho nožového remeňa poháňa polohovanie pozdĺžneho noža, čo môže spĺňať požiadavky efektívnej prevádzky a zároveň zabezpečiť odolnosť.
6	Nastaviteľné úložné zariadenie	Valce sú ovládané servomotorom plus redukciou rýchlosti. Na zlepšenie prevádzkovej presnosti a účinnosti používame vysoko presný reduktor rýchlosti kužeľového prevodu vybavený vysoko presným servomotorom. Na adsorbovanie kartónu je použitá vákuová sacia štruktúra, ktorá umožňuje lepšiu prepravu jednovrstvovej lepenky.
7	Kryt stroja	Primárne zameranie je na dekoráciu samotného stroja. K stroju je pridaný vonkajší ochranný kryt, ktorý je ošetrený práškovým lakovaním, aby bola zaistená esteticky príjemná a odolná povrchová úprava, ktorá sa neštiepi ani neodlupuje. Pozorovacie okienko v prednej časti stroja je vyrobené z tmavomodrého akrylátového panelu, ktorý je nielen vizuálne atraktívny a elegantný, ale aj vysoko odolný a odolný voči rozbitiu. Okrem toho je nainštalovaná posuvná lišta z hliníkovej zliatiny, ktorá má lesklý povrch a funguje ticho bez akéhokoľvek hluku.

Výkresy s tromi pohľadmi

Požiadavky na spotrebný materiál

1. Požiadavky na vlnitý papier na podávacej stanici

A.Šírka nekonečného vlnitého papiera:400–2350 mm;
B. Výška stohovania vrátane 120 mm palety: maximálne 1 300 mm;
C. Šírka stohovania, maximálne: 1300 mm; Dĺžka vlnitého papiera na výstupnom bode: minimálne 300 mm;
D. Pozdĺžna tolerancia pre rezanie s pevnou dĺžkou:Maximálne 0,5%;Priečna tolerancia pre rezanie s pevnou dĺžkou:Maximálne±2,0 mm;
E. Hrúbka vlnitého papiera:2,5–6 mm,±0,2 mm;Maximálna kvalita suroviny do 2,30 BC (podľa normy DIN 55468);
F.Kvalita kartónu zodpovedá norme DIN 55468;

G. Jednoduchá vlnitá, maximálna hrúbka približne 4 mm (kvalita: 1,10–1,40); Dvojitá vlnitá, maximálna hrúbka približne 6 mm.

2. Typy kartónov

Sériové číslo	Meno	Obrázok	Smer podávania papiera	Minimálna veľkosť
1	Obyčajná krabica		pozdĺžne	Dĺžka: minimálne 400 mm Šírka: minimálne 36 mm Výška: minimálne 225 mm
2	Obyčajná krabica		pozdĺžne	Dĺžka: minimálne 400 mm Šírka: minimálne 36 mm Výška: minimálne 225 mm
3	Kryt Neba a Zeme		pozdĺžne	Dĺžka: minimálne 400 mm Šírka: minimálne 225 mm Výška: minimálne 18 mm
4	Stredná tesniaca schránka		pozdĺžne	Dĺžka: minimálne 400 mm Šírka: minimálne 450 mm Výška: minimálne 18 mm
5	Stredná tesniaca schránka		pozdĺžne	Dĺžka: minimálne 400 mm Výška: minimálne 450 mm Výška: minimálne 18 mm
6	Celokrídlový box		pozdĺžne	Dĺžka: minimálne 400 mm Výška: minimálne 225 mm Výška: minimálne 18 mm
7	Stredná tesniaca schránka		pozdĺžne	Dĺžka: minimálne 400 mm Výška: minimálne 450 mm Výška: minimálne 18 mm
8	Štvorcový kartón		pozdĺžne	Dĺžka: minimálne 400 mm Výška: minimálne 18 mm
