Integrovaná inteligentná meracia stanica

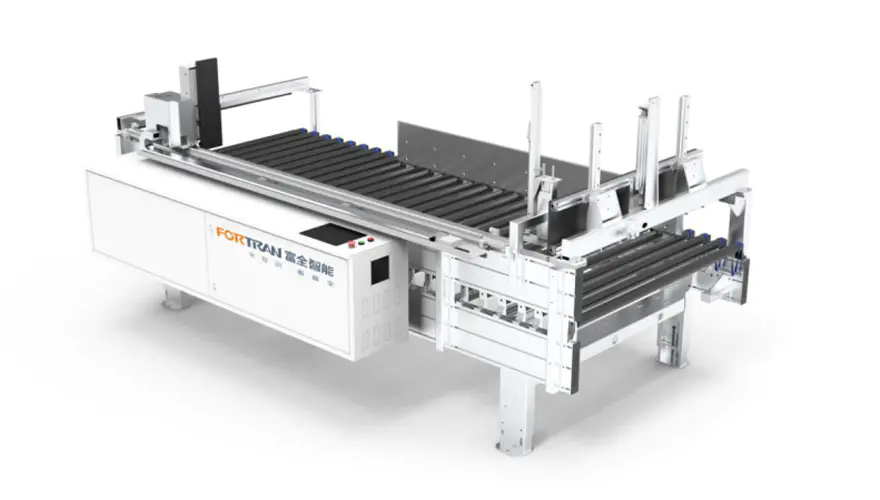

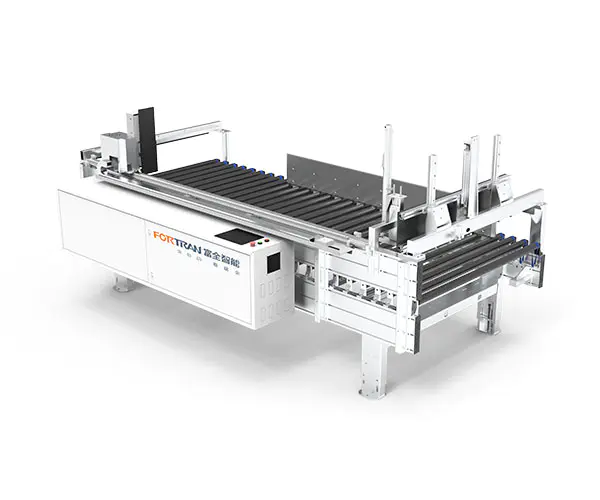

Celkový obraz stroja

Parametre zariadenia

Celkové rozmery D*Š*V (mm)	Zariadenie Vážte (kg)	Meranie nosnosti（kg/㎡）	Celkový výkon (kW)	Presnosť merania (mm)	Výška pracovného stola (mm)
3500*1960*1800	800	50	2.25	±0,5	800±50

Meracie parametre

Rozsah spracovania dĺžky dosky L（mm）	Rozsah spracovania šírky dosky W（mm）	Rozsah spracovania hrúbky dosky H（mm）	Účinnosť merania (krát/min)	Rýchlosť dopravy（m/min）
350-2800	200-1200	18-250	4-6	0-35 （konverzia frekvencie nastaviteľná)

1. Nohy sú rezané a vŕtané laserom, čo zaisťuje presné polohy otvorov. Sú ohýbané CNC ohýbačkou pre presné uhly.
2. Nohy sú vyrobené zo za studena valcovaných morených oceľových plechov s rovnými povrchmi. Po otryskaní a pieskovaní sú nastriekané pre silnú odolnosť proti korózii.
3. Nohy majú pohyblivé nastaviteľné misky na nohy, ktoré ponúkajú silnú prispôsobivosť rovine zeme.
4. Žiarovo pozinkované valčeky sú pokryté hadicami dovážanými z Talianska, ktoré účinne zabraňujú povrchovým škrabancom obrobkov v dôsledku trenia a zabezpečujú neporušené povrchy obrobkov.
5.Elastický remeňový pohon produkuje počas prevádzky nízky hluk. Elastický pás má vysokú húževnatosť a dlhú životnosť.
6. Dorazy aj nosné dosky sú vyrobené z kompaktného laminátu a nosné dosky sú vyrobené z hladkých PE dosiek, čo má za následok nízky trecí odpor.
7. Integrovaný dizajn merania dĺžky a šírky znižuje podlahovú plochu.
8.Automatické riadenie umožňuje meranie s vysokou presnosťou, vysokou účinnosťou a nízkou poruchovosťou.

9. Vodiaca koľajnica mechanického polohovacieho zariadenia využíva vodiacu koľajnicu Hiwin, vyznačujúcu sa vysokou presnosťou, nízkymi vibráciami a dlhou životnosťou. Prevodovka využíva ozubené koleso a hrebeň pre vysokú rýchlosť a vysokú presnosť. Polohovanie využíva servomotor, ktorý zaisťuje presnosť, účinnosť, rýchlosť, vysoký krútiaci moment a malú veľkosť.

Integrovaná inteligentná meracia stanica sa používa hlavne na meranie stohovacej dĺžky, šírky a hrúbky každého balíka dosiek pred balením. Meria najprv dĺžku, potom šírku a nakoniec výšku, s vysokou rýchlosťou, malou podlahovou plochou a vysokou účinnosťou. Má široký a hrubý hliníkový profilový rám, ktorý je elegantný a má vynikajúcu stabilitu.

Sériové číslo	Meno	Funkcia	modul

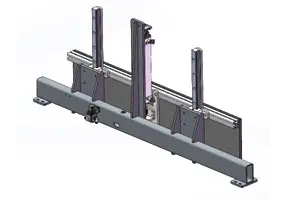

1	Zostava pohyblivého nosníka na meranie dĺžky	Vysoko presný servomotor prenáša energiu cez planétový reduktor, ktorý poskytuje vysoký krútiaci moment, nízku hlučnosť a stabilný výkon. Výkon sa prenáša cez synchrónny hriadeľ a ozubené kolesá, aby sa dosiahol rýchly pohyb celého mechanizmu, čím sa zvyšuje účinnosť.

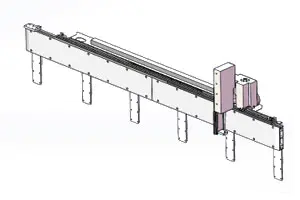

2	Montáž pevnej dosky na meranie dĺžky	Tento koniec slúži ako referenčná doska merania. Ozvučnica je poháňaná vzduchovým valcom pre vertikálne zdvíhanie a dosahuje rýchly a stabilný lineárny pohyb pomocou presných vodiacich koľajníc Hiwin.

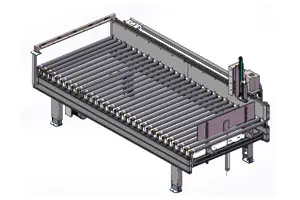

3	Rám meracieho valčekového dopravníka	Valčeky využívajú talianske dovážané pogumované valčeky s hladkými a svetlými povrchmi a vysokým trením, ktoré zaisťujú absolútne stabilnú dopravu balíkov a výrazne znižujú možnosť klzného trenia. Sú otryskané a striekané, aby sa zabezpečil celkový vzhľad a tuhosť rámu.
4	Zostava valčekového motora	Používa dovážané motory s prevodovkou pre dlhú životnosť. Sila je stabilne prenášaná na valce cez synchrónne remenice a synchrónne remene.

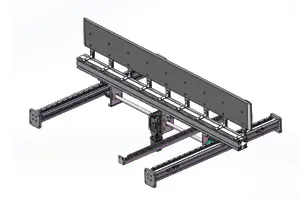

5	Sekcia merania šírky Mechanizmus merania výkonu	Horizontálny energetický systém využíva vysoko presný servomotor kombinovaný s presným reduktorom na zabezpečenie stability prevodového systému.

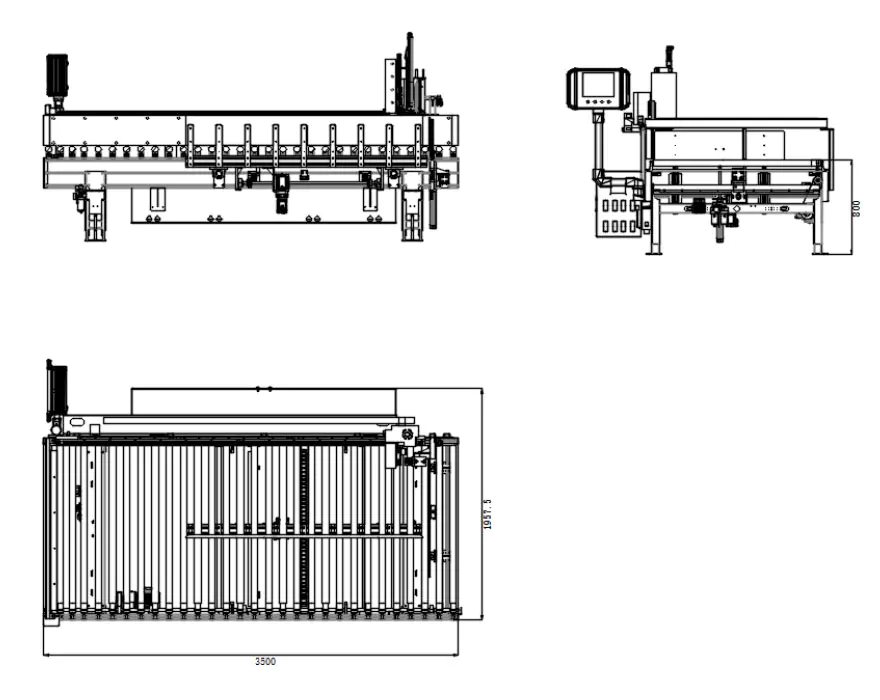

Výkresy s tromi pohľadmi
