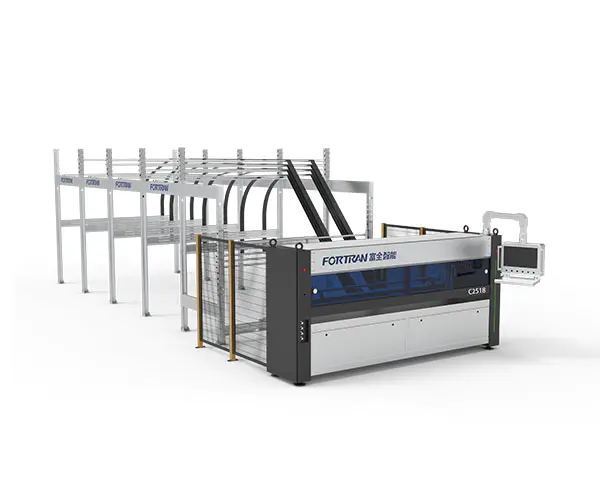

Automatický stroj na rezanie papiera

Špecifikácie stroja

Rozmery D*Š*V(mm)	Základné špecifikácie	Napájanie (kW)	Rýchlosť rezania (M/min)	Pracovná výška (mm)
11650*4040*3000	7 vertikálnych+1 horizontálnych nožov, trojservo ovládanie, so 4 zásobníkmi	6	0-120	900

Parametre spracovania

Min. Dĺžka rezu L (mm)	Max. Šírka rezu W (mm)	Hrúbka rezu pre vlnitý papier H (mm)	Presnosť pozdĺžneho rozstupu nožov (mm)	Účinnosť (PCS/min)
300	2500	2,5-6,5	±1,5	0-12

Automatický stroj na rezanie papiera sa používa na nepretržité spracovanie vlnitého papiera s pevnou dĺžkou na výrobu skladacích kartónov. Stroj vykonáva ryhovanie v priečnom aj pozdĺžne smery, prerušované rezanie a spracovanie rezania na vlnitom papieri. Strihanie s pevnou dĺžkou umožňuje hromadnú výrobu aj zákazkovú výrobu. Stroj je možné používa sa ako samostatná jednotka alebo ako počiatočná časť baliacej linky.

Nie	Položka	Vlastnosti	Model
1	Stojan na skladovanie papiera	Stojan na skladovanie papiera je vyrobený z oceľových plechov umývaných kyselinou, ktoré sú ohýbané do tvaru. Vyznačuje sa jednoduchou konštrukciou, spoľahlivou montážou a za studena pozinkovaným povrchom, ktorý mu dodáva atraktívny vzhľad a vynikajúcu odolnosť proti hrdzi. Štandardná konfigurácia obsahuje štyri priehradky na papier.

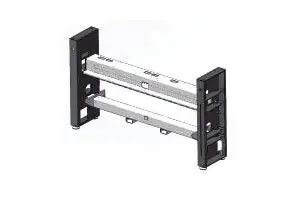

2	Rámová štruktúra	Rám je vyrobený presným obrábaním po zváraní pravouhlých oceľových rúr a oceľových plechov. Zabezpečuje vysokú presnosť montáže a prevádzkovú presnosť, zaručuje dlhú životnosť a vynikajúcu stabilitu zariadenia.
3	Pohonný mechanizmus	Podávací prítlačný valec je vyrobený z PU materiálu, ktorý má svetlý a atraktívny povrch s vysokým trením. To efektívne zvyšuje spoľahlivosť prepravy lepenky. Medzitým sa trakčný bubon dováža z Nemecka a je vysoko odolný.

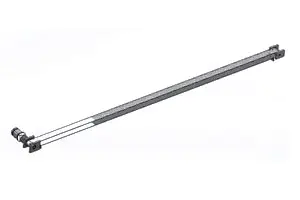

4	Prierezová štruktúra	Výkon je zabezpečený vysoko presným servomotorom kombinovaným s redukciou a synchrónnym kolesovým mechanizmom, ktorý dosahuje vysokú rýchlosť a presné polohovanie, čím zabezpečuje presnosť rezu kartónu;

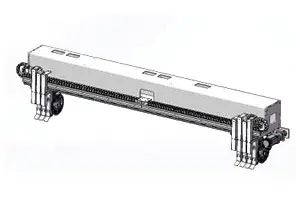

5	Jednotka pozdĺžneho rezu	Tento mechanizmus sa skladá hlavne zo siedmich sád držiakov nožov. Servo priečneho nožového remeňa poháňa polohovanie pozdĺžneho noža, čo môže spĺňať požiadavky efektívnej prevádzky a zároveň zabezpečiť odolnosť.

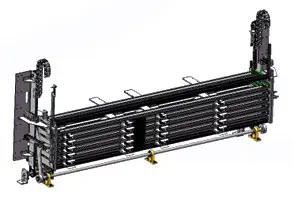

6	Nastaviteľné úložné zariadenie	Koncové hlavné rámy sú opracované CNC, aby sa zabezpečila rovnobežnosť na oboch stranách. Na vertikálne zdvíhanie sa používajú vysoko pevné reťaze, aby sa zaistila bezpečnosť a spoľahlivosť a aby sa predišlo preskakovaniu reťaze. Na zvýšenie presnosti a efektívnosti prevádzky používame vysoko presné kužeľové prevodovky vybavené vysoko presnými servomotormi. Na zlepšenie miery využitia papiera je tento úložný priestor navrhnutý so štyrmi priehradkami na papier.
7	Kryt stroja	Primárne zameranie je na dekoráciu samotného stroja. K stroju je pridaný vonkajší ochranný kryt, ktorý je ošetrený práškovým lakovaním, aby sa zabezpečil esteticky príjemný a odolný povrch, ktorý sa neštiepi a nelúpe. Pozorovacie okienko v prednej časti stroja je vyrobené z tmavomodrého akrylátového panelu, ktorý je nielen vizuálne atraktívny a elegantný, ale aj vysoko odolný a odolný voči rozbitiu. Navyše je inštalovaná tichá hliníková klzná koľajnica, ktorá má klzný povrch a má klzný povrch.

Výkresy s tromi pohľadmi

Požiadavky na spotrebný materiál

1. Požiadavky na vlnitý papier na podávacej stanici

A.Šírka nekonečného vlnitého papiera:400–2350 mm;
B. Celková šírka vlnitého papiera zovretého vedľa seba: maximálne 2550 mm;
C. Výška stohovania vrátane 120 mm palety: maximálne 1300 mm;
D. Šírka stohovania, maximálne: 1300 mm; Dĺžka vlnitého papiera na výstupnom bode: minimálne 300 mm;
E. Pozdĺžna tolerancia pre rezanie s pevnou dĺžkou:Maximálne 0,5%;Priečna tolerancia pre rezanie s pevnou dĺžkou:Maximálne±2,0 mm;
F. Hrúbka vlnitého papiera:2,5–6 mm,±0,2 mm;Maximálna kvalita suroviny do 2,30 BC (podľa normy DIN 55468);
G.Kvalita kartónu zodpovedá norme DIN 55468;
H. Jednoduchá vlnitá, maximálna hrúbka približne 4 mm (kvalita: 1,10–1,40); Dvojitá vlnitá, maximálna hrúbka približne 6 mm.

2. Typy kartónov

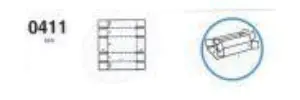

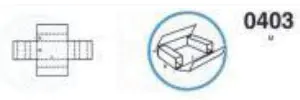

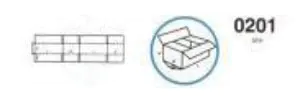

Sériové číslo	Meno	Obrázok	Smer podávania papiera	Minimálna veľkosť
1	Obyčajná krabica		pozdĺžne	Dĺžka: minimálne 400 mm Šírka: minimálne 36 mm Výška: minimálne 225 mm
2	Obyčajná krabica		pozdĺžne	Dĺžka: minimálne 400 mm Šírka: minimálne 36 mm Výška: minimálne 225 mm

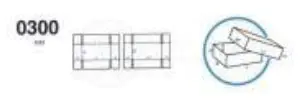

3	Kryt Neba a Zeme		pozdĺžne	Dĺžka: minimálne 400 mm Šírka: minimálne 225 mm Výška: minimálne 18 mm
4	Stredná tesniaca schránka		pozdĺžne	Dĺžka: minimálne 400 mm Šírka: minimálne 450 mm Výška: minimálne 18 mm
5	Stredná tesniaca schránka		pozdĺžne	Dĺžka: minimálne 400 mm Výška: minimálne 450 mm Výška: minimálne 18 mm

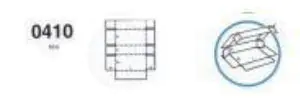

6	Celokrídlový box		pozdĺžne	Dĺžka: minimálne 400 mm Výška: minimálne 225 mm Výška: minimálne 18 mm
7	Stredná tesniaca schránka		pozdĺžne	Dĺžka: minimálne 400 mm Výška: minimálne 450 mm Výška: minimálne 18 mm
8	Štvorcový kartón		pozdĺžne	Dĺžka: minimálne 400 mm Výška: minimálne 18 mm
