Automatický stroj na skladanie škatúľ

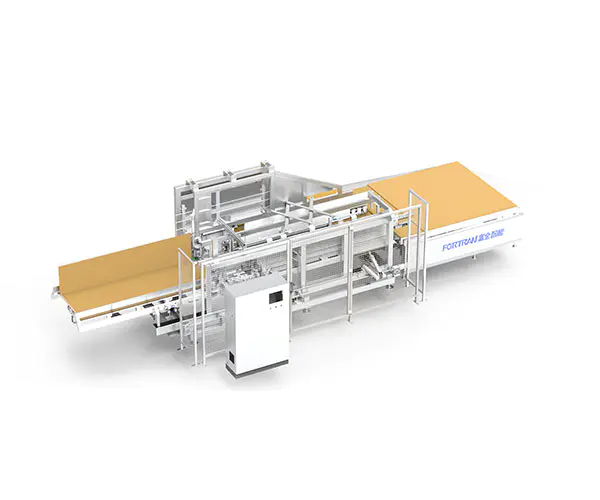

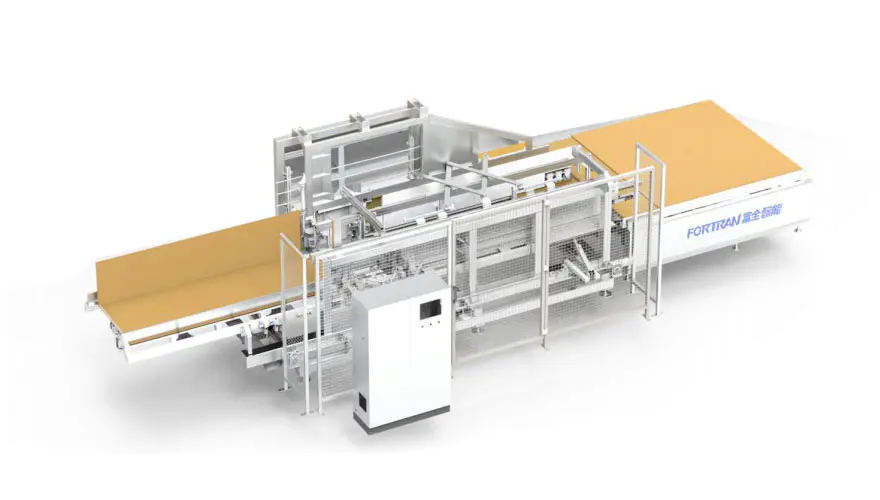

Celkový obraz stroja

Parametre zariadenia

Vonkajšie rozmery D*Š*V(mm)	Vlastná hmotnosť zariadenia (kg)	Napájanie (kW)	Prepravné zaťaženie (kg)	Pracovná výška (mm)
9760*3550*2500	Asi 3700	4,5 kW (okrem lepiacej jednotky)	50	830±40 (neurčené. Závisí od zákazníka

Rozsah spracovania

Rozsah spracovania kartónu L（mm）	Rozsah spracovania kartónu W（mm）	Rozsah spracovania kartónu H（mm）	Účinnosť skladania（krát/min）	Hrúbka vlnitého papiera (mm)
400-2800	320-900	40-250	5-7	2,5-6

1 Značka základného príslušenstva: servomotor--Inovance;synchrónny pás--Gardner;ložisko sedadla--TR;motor na konverziu frekvencie---Inovance:
2 Celková regálová rúra je zváraná a spracovaná portálom, ktorý je vysoko presný, spoľahlivý a odolný.
3 Lineárny mechanizmus sklápacieho boxového stroja je vedený precíznou lineárnou vodiacou koľajnicou, ktorá je vysoko spoľahlivá a odolná.
4 Prenosový papier prísavky využíva vysoko presný servomotor, ktorý sa ľahko ovláda a môže zlepšiť presnosť zariadenia;

5 Stroj je možné použiť samostatne alebo v kombinácii s prispôsobenou baliacou linkou. Spôsob použitia je variabilný a flexibilný

1 Použitie

A. Tento automatický stroj na skladanie škatúľ sa používa v kartónoch do škatúľ;
B. Toto zariadenie sa používa na výrobu škatúľ z kartónov modelu M/A-0410;
C. Najprv otestujte kartón, stlačte príslušnú vstupnú veľkosť a začnite a zadajte zariadenie, aby sa automaticky vytvorila krabica;

2 Prehľad princípu fungovania

Celá sada zariadení je rozdelená do piatich častí: mechanizmus kŕmnej plošiny, mechanizmus hlavného rámu, mechanizmus pevného bočného skladania, mechanizmus pohyblivého bočného skladania a stredový prevod mechanizmus:

A. Pri práci vstup na obrazovku prevádzky zodpovedá veľkosti skladacieho boxu; potom, čo je polohovanie pripravené, potom, čo je papierový obal zarovnaný s prednou referenčnou značkou a bočnou referenčnou značkou v kladnom smere, stlačte zariadenie so zeleným štartovacím tlačidlom, aby sa automaticky spustila prísavka, ktorá absorbuje papierovú vrstvu do vstupu sekcie stroja na skladačku;

B. Prísavka poháňa papierovú kožu do skladacej časti a pevný okraj a pohyblivý dlhý okraj zodpovedajú vstupnému okraju skladania a potom automaticky nastrieka lepidlo v určenej polohe rozprašovania lepidla a poloha skladania predného konca sa dokončí jeden po druhom;

C. Keď predná skladacia škatuľa dosiahne určenú polohu, po utiahnutí tlaku valca smerom nadol, prísavka okamžite klesne a vráti sa späť do východiskovej polohy a zadná prísavka sa pripevní na zadný koniec papiera a čaká na ňu; potom, čo pevná strana a pohyblivá bočná sklopná hrana pracujú súčasne, preklápacia skupina sa po dokončení resetuje; Zadná prísavka poháňa papierový obal dopredu do formovacej polohy zadnej skladacej škatule a automaticky rozprašuje lepidlo do určenej polohy;

D. Po dosiahnutí určenej polohy zadného skladacieho boxu po utiahnutí tlaku valca smerom nadol: po súčasnej práci pevnej strany a pohyblivej bočnej sklopnej hrany je preklápacia skupina dokončená a resetovaná: vypúšťací motor okamžite pošle formovací kartón na výstup;

3 funkčná štruktúra"

Sériové číslo	Meno	Rozlišovacia vlastnosť	Model

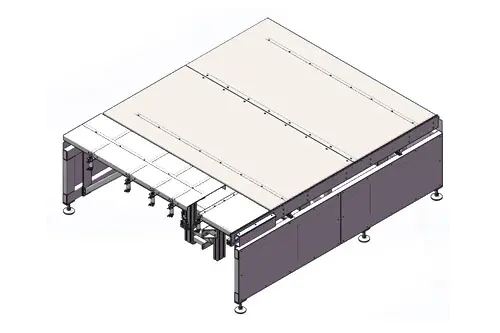

1	Štruktúra kŕmneho stola	Predný stôl s materiálom je umiestnený v polohe rovnej dosky a valec ovláda zdvíhací a polohovací kolík; bočný servomotor presne lokalizuje polohu prípravy podávania papierovej kože;

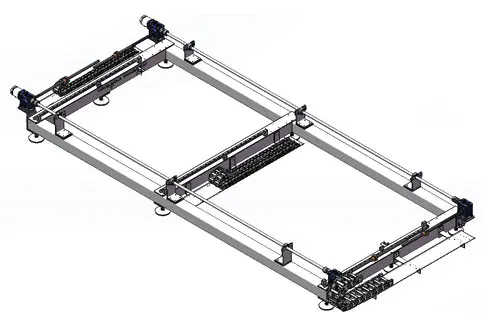

2	Štruktúra základne stojana	Základňa hlavného rámu, pohyblivý skladací mechanizmus pohonu servomotora a stredový pohonný mechanizmus sú presnejšie;
3	Sada sklopných stojanov s pevnou stranou	Pevný bočný sklopný rám, skladanie valca s krátkym okrajom, obojstranný pomocný vodiaci posuv plechu, portálové opracovanie regálovým zváraním, vysoká presnosť montáže, vysoká presnosť prevádzky, zaisťujúce dlhú životnosť a dobrú stabilitu zariadenia;

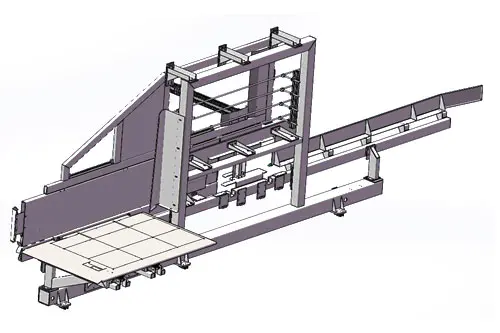

4	Sada pojazdných bočných skladacích regálov	Pohyblivý bočný sklopný rám, skladanie valcov na dlhej strane, obojstranné obojstranné podávanie pomocného vedenia plechu, opracovanie portálového zváracieho regálu, vysoká presnosť montáže, vysoká presnosť prevádzky, zaisťujúce dlhú životnosť a dobrú stabilitu zariadenia;

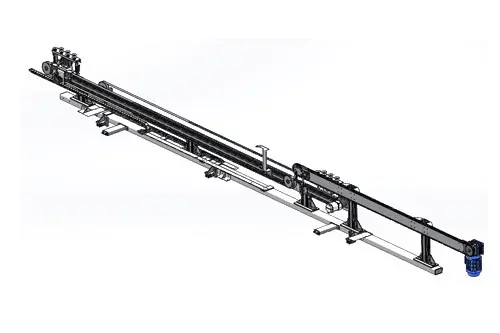

5	Päť častí stredného hnacieho mechanizmu	Pohon servoriadenia, skupina strednej prísavky poháňa pohyb papierovej kože, vypúšťací motor poháňa reťaz, aby poháňal vypúšťanie papierovej kože;

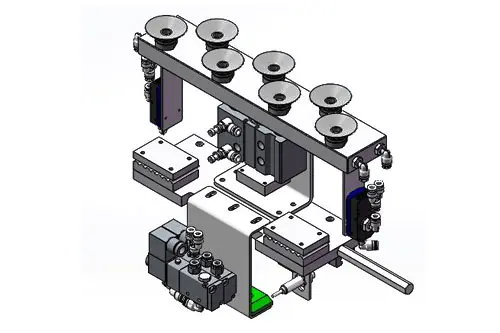

6	Skupina prísaviek strednej úrovne	Pás servomotora poháňa pohyb, valec stúpa a klesá a vákuum prísavky absorbuje prenos papierovej kože, presné ovládanie a polohovanie;

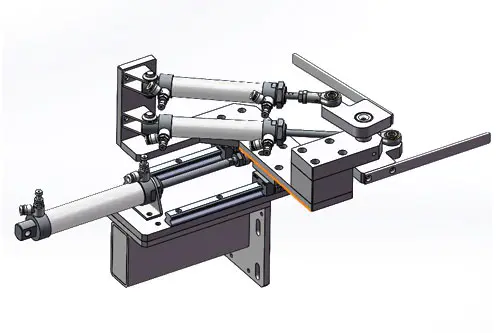

7	Skladacia rozširujúca skupina	Rozšírenie predného a zadného valca spolupracuje s vodiacou koľajnicou pri pohybe tam a späť a mechanizmus otočného ramena valca umožňuje skladanie rôznych špecifikácií a veľkostí;

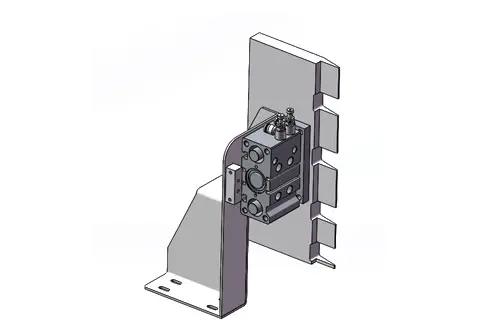

8	Skupina lisovacích dosiek	Valec sa pred a po roztiahne a pôsobí na ohýbanie ucha, aby sa krabica narovnala do pravého uhla;

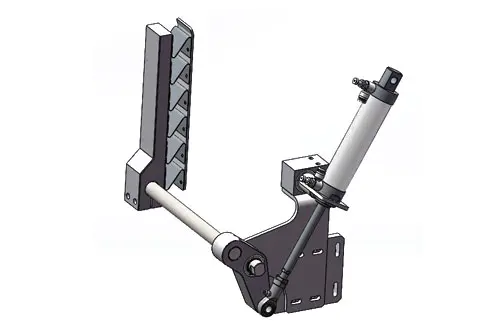

9	Bočná skupina	Je zodpovedný hlavne za stlačenie predného a zadného konca kartónu smerom nahor a valcový teleskopický prevod poháňa výkyvné rameno, takže tavné lepidlo je pevne a stabilné;

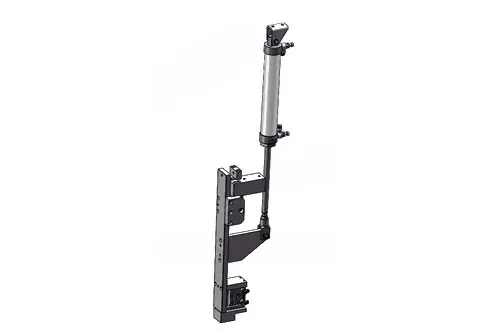

10	Skupina ušných sedadiel s výkyvným ramenom	Expanzia pohonu valca poháňa výkyvné rameno. Potom, čo je výkyvné rameno umiestnené v pravom uhle, spodný tlakový valec zovrie papierovú vrstvu pomocou kompresnej lepiacej pasty tavnej lepiacej hmoty zo skupiny s bočným otáčaním, aby bola pevná a stabilná;

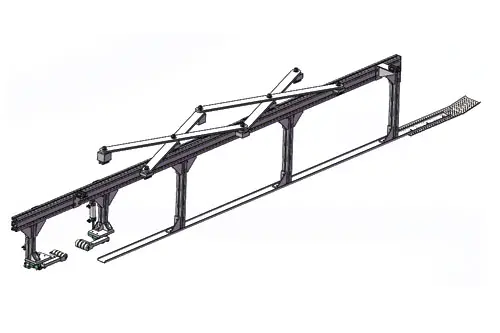

11	Stredná pomocná skupina lisovania hrán	Dlhé otočné rameno spolupracuje s vodiacou koľajnicou, aby sa dosiahla plne automatická stredná poloha v strede kartónu; materiál predného bloku pomáha spodnej skupine prísaviek absorbovať papierovú vrstvu; zadný koniec je rozdelený na dve skupiny predných a zadných valcov na ovládanie prednej a zadnej časti kyvného ramena, aby pomáhal okraju papiera; aby sa zabránilo tomu, že by bola vrstva papiera príliš široká a spôsobovala problém s nepresným tvarovaním.
12	Systém lepiaceho stroja	V systéme lepiacich strojov používame kompletnú sadu čistého dovážaného príslušenstva Le Baide, ktoré dokáže realizovať nepretržité striekanie lepidla, kompletné funkcie, jednoduché nastavenie a pohodlnú obsluhu;

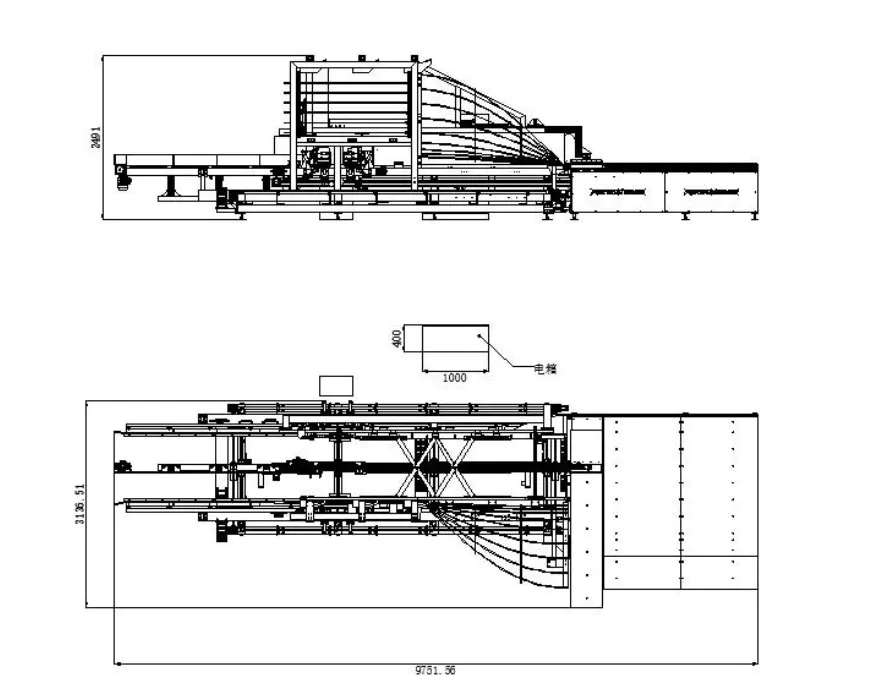

Tri zobrazenia (Neurčené, pretože veľkosť sa mení podľa parametrov)

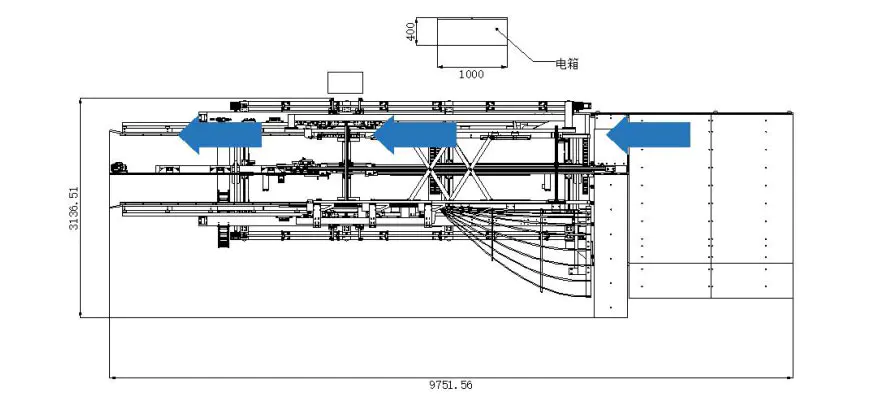

Schematický diagram režimu výrobného procesu (Neurčené, pretože veľkosť zmeny podľa parametrov)
