Spätná linka pásu stroja na olepovanie hrán: Automatizovaný „obehový rozbočovač“ pre procesy olepovania hrán panelového nábytku

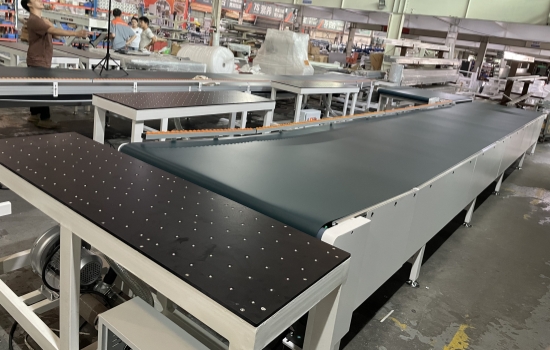

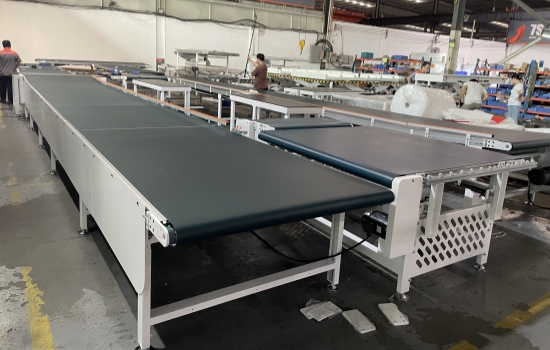

Spätné vedenie pásu olepovačky hránje automatizované dopravné zariadenie špeciálne navrhnuté na prácu so strojmi na olepovanie hrán. Používa pás ako hlavné dopravné médium a využíva štruktúru „kruhového návratu“, ktorá umožňuje automatickú zmenu smeru, dopravu,

a sekundárne zaťaženie panelov po olepovaní hrán.

Toto zariadenie úplne nahrádza tradičnú manuálnu metódu manipulácie s panelmi a slúži ako kľúčový komponent na prepojenie procesov olepovania hrán a zlepšenie efektivity výroby. Je široko používaný v scenároch spracovania vo veľkom meradle, ako je prispôsobenie celého domu a výroba nábytku.

Základné funkcie: Riešenie bodov bolesti „Efektívnosť a práca“ v procesoch olepovania okrajov

1. Automatizovaná kruhová doprava:

 Potom, čo stroj na olepovanie hrán dokončí olepovanie jednej hrany panelu, spätné vedenie pásu môže dopravovať panel priamo k mechanizmu na zmenu smeru bez ručnej manipulácie.

 Panel sa potom automaticky vráti na privádzací koniec stroja na olepovanie hrán, čím sa vytvorí operácia v uzavretej slučke "olepovanie hrán → návrat → olepovanie hrán".

 Jeden pracovník môže obsluhovať jeden stroj na olepovanie hrán na dokončenie olepovania viacerých hrán, čím sa znížia náklady na pracovnú silu o viac ako 60 %.

2. Stabilná ochrana panela:

  Ako dopravné médium sa používajú pásy odolné proti opotrebovaniu a protišmykové (napr. PU materiál). V kombinácii s prítlačnými valčekmi a vodiacimi priehradkami sú panely rovnomerne namáhané a bežia stabilne počas dopravy.

  To zabraňuje kolíziám hrán a povrchovým škrabancom spôsobeným ručnou manipuláciou, vďaka čomu je obzvlášť vhodný pre krehké povrchy, ako sú PET výplne dverí a fóliové panely na dotyk.

3. Flexibilné prispôsobenie sa potrebám výroby:

  Podporuje nastavenie rýchlosti od 0 do 1000 mm/min, ktoré možno presne prispôsobiť rytmu spracovania olepovačky hrán.

  Vďaka modulárnej konštrukcii sa dokáže prispôsobiť panelom s hrúbkou 3-50 mm a maximálnym rozmerom 2,4 m × 1,2 m.

  Okrem toho sa dá prispôsobiť do tvaru „U“, „L“ a iných rozložení, aby sa zmestili do rôznych dielenských priestorov.

4. Napojenie na automatizované výrobné linky:

  Môže byť prepojený s viacerými strojmi na olepovanie hrán, CNC obrábacími centrami alebo automatickými nakladacími strojmi, aby sa vytvorila plne automatizovaná výrobná linka pokrývajúca „rezanie panelov → olepovanie hrán → vŕtanie“.

  Niektoré špičkové modely podporujú pripojenie k systémom MES, čo umožňuje sledovanie rýchlosti dopravy a množstva panelov v reálnom čase pre jednoduchšie riadenie výroby.

Aplikačné scenáre: Zameranie sa na základné potreby „multi-Edge Banding“

Aplikácia linky spätného chodu pásu je vysoko koncentrovaná v scenároch spracovania vyžadujúcich olepovanie viacerých hrán, čo z nej robí „základné vybavenie“ pre výrobu nábytku:

1. Olepovanie viacerých hrán pomocou stroja na olepovanie jednej hrany:

  Pri použití s ​​plne automatickým strojom na olepovanie hrán na dokončenie 2-4 procesov olepovania hrán panelov (napr. olepovanie štyroch hrán pre bočné panely skriniek),

  panel je vrátený spätným vedením pásu po prvom olepovaní hrán. Pracovníci musia iba upraviť smer panelu, aby sa začalo olepovanie druhej hrany, pričom počas procesu nie je potrebná žiadna ručná manipulácia.

2. Automatizovaná výroba s prepojením viacerých zariadení:

  V špičkových továrňach spája dva stroje na olepovanie hrán a vytvára „linku s dvoma strojmi“ – jeden stroj je zodpovedný za olepovanie hrán na dlhých stranách panelov,

  a druhý pre krátke strany. Spätná linka pásu vykonáva medziprenos, ktorý umožňuje bezobslužné spracovanie „jednorazového naloženia, olepovanie štyroch hrán“.

3. Efektívna preprava veľkorozmerných panelov:

  V prípade veľkorozmerných panelov, ako sú panely dverí šatníkov a panely televíznych skriniek, koordinovaný transport viacerých pásov zabraňuje prehýbaniu a deformácii panelov.

  V kombinácii so svahovými dopravnými sekciami a pomocnými valcami zaisťuje stabilný návrat veľkých panelov bez poškodenia.
