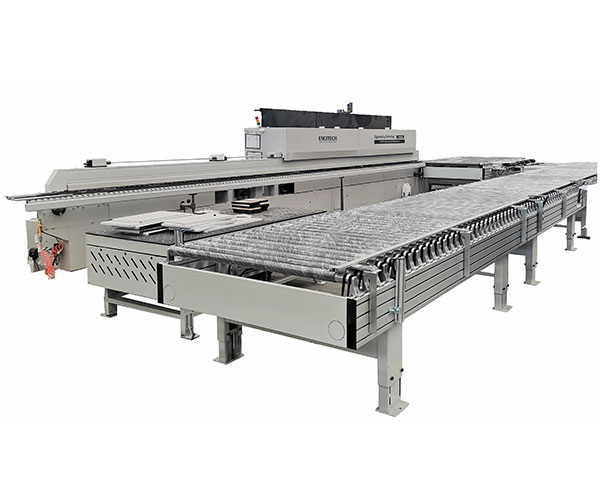

Vratná dopravníková linka valcového typu pre stroj na olepovanie hrán je druh automatizačnej linky na automatické vracanie stroja na olepovanie jednej hrany. Vratná dopravníková linka valcového typu pre stroj na olepovanie hrán sa používa hlavne v plne automatickej montážnej linke na olepovanie hrán na výrobu nábytkových dosiek, skríň atď. Linka valcového spätného dopravníka pre stroj na olepovanie hrán môže efektívne znížiť výrobné náklady a zvýšiť efektivitu výroby.
1. Predstavenie produktu
Linka valcového vratného dopravníka pre stroj na olepovanie hrán má vysoký stupeň automatizácie; programovanie PLC je jednoduché na obsluhu, stroj je spoľahlivý a má dobrý výkon. Najprv pracovník ručne podáva obrobok bokom, zapečatený obrobok dostane valčeková vratná dopravná linka pre stroj na olepovanie hrán na automatické vracanie a potom ručne konvertuje ostatné strany znova na olepovanie hrán, aby sa realizoval funkcia inteligentného spätného páskovania hrán.
2. Parameter produktu (špecifikácia)
Model | FQ-UX22 |
Rozsah obrobku | 300*300-1200*2400mm |
Hrúbka obrobku | 10-60 mm |
Maximálna nakladacia hmotnosť | 100 kg |
Pracovná rýchlosť | 12~28M/min |
Celkové napájanie | 7,5 kW |
Vonkajší rozmer | L3500*Š2330mm(1815)*V900±50mm |
Dĺžka valčeka | 1700 mm a 1400 mm |
Hlavné svetlo | 240*50 Hliníkový profil |
Priemer valčeka | 56 mm s pogumovaným povrchom |
Hrúbka gumy | 3 mm |
Vzdialenosť medzi valcami | 120 mm |
Vonkajší rozmer | L3000*Š2660mm (1615)*V900±50mm |
Dĺžka valčeka | 1500 mm |
Hlavné svetlo | 240*50 Hliníkový profil |
Priemer valčeka | 56 mm s pogumovaným povrchom |
Hrúbka gumy | 3 mm |
Vzdialenosť medzi valcami | 120 mm |
Pridajte bakelitový tanier, aby panel držal |
Vonkajší rozmer | D6900*Š1415mm *V900±50mm |
Hlavné svetlo | 240*50 Hliníkový profil |
Priemer valčeka | 56 mm s pogumovaným povrchom |
Dĺžka valčeka | 1300 mm |
Hrúbka gumy | 3 mm |
Vzdialenosť medzi valcami | 120 mm |
Celková dimenzia | L2500*Š1200*V800~900mm |
Materiál stolovej dosky | 8#U-oceľ s bakelitovou doskou |
Hlavný rám | 60 * 40 * 3 mm obdĺžniková trubica |
Zdroj | 1,5 kW |
S funkciou zdvíhania je rozsah zdvíhania približne 100 mm |
Celková dimenzia | L1800*Š600*V900±50mm |
Materiál stolovej dosky | 8#U-oceľ s bakelitovou doskou |
Fúkač vzduchu | 1,5 KW, zn |
Leg | 60 * 40 * 3 mm obdĺžniková trubica |
Hlavný rám | Oceľ 40*60 |
4. Podrobnosti o produkte
