Nakladací a vykladací stroj portálového typu

1. Predstavenie produktu

Nakladací a vykladací stroj portálového typu sa ľahko obsluhuje a portál možno ovládať jedným tlačidlom. Portálový nakladací a vykladací stroj sa jednoducho obsluhuje, aby sa ušetrila práca a zlepšila sa efektivita výroby. Panel sa dopraví na valčekový stôl pod nakladacím a vykladacím strojom portálového typu, potom drapák portálu ide dole k panelu, nasáva a posúva panel do nastavenej polohy a nakoniec drapák klesá na najnižšiu nastavenú hodnotu a uvoľňuje panel.

2. Parameter produktu (špecifikácia)

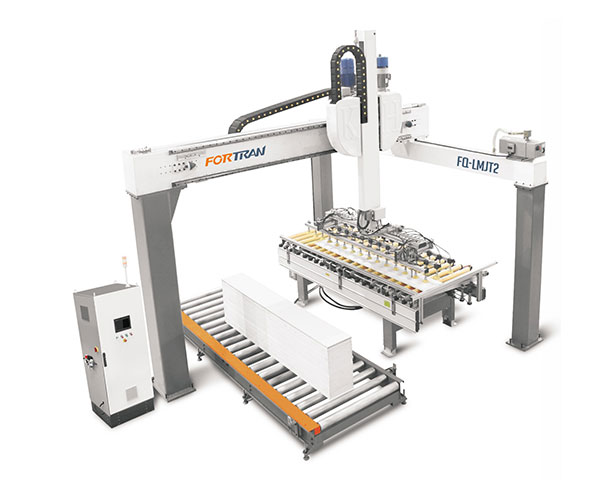

a. T type two-station bridge loader:

Model	FQ-LMJT2
Vonkajší rozmer	D4800*Š4800*V4700 mm
Dĺžka panelu	300-2400 mm
Šírka panelu	300-1200 mm
Nosnosť	50 kg/m²
Celkový výkon	9 kW
Rýchlosť	4-5 krát/min
Hlavné svetlo	štvorhranná oceľ vysokej pevnosti
Pneumatický komponent	AirTAC
Elektrické zariadenie	Schneider
Riadiaci systém PLC	Delta/ Inovanc
Vodiace zábradlie	Hiwin

b. Dvojpolohový mostový nakladač

Model	FQ-LMJT2
Vonkajší rozmer	D4800*Š4800*V4700 mm
Dĺžka panelu	300-2400 mm
Šírka panelu	300-1200 mm
Nosnosť	50 kg/m²
Celkový výkon	9 kW
Rýchlosť	4-5 krát/min
Hlavné svetlo	štvorhranná oceľ vysokej pevnosti
Pneumatický komponent	AirTAC
Elektrické zariadenie	Schneider
Riadiaci systém PLC	Delta/ Inovanc
Vodiace zábradlie	Hiwin

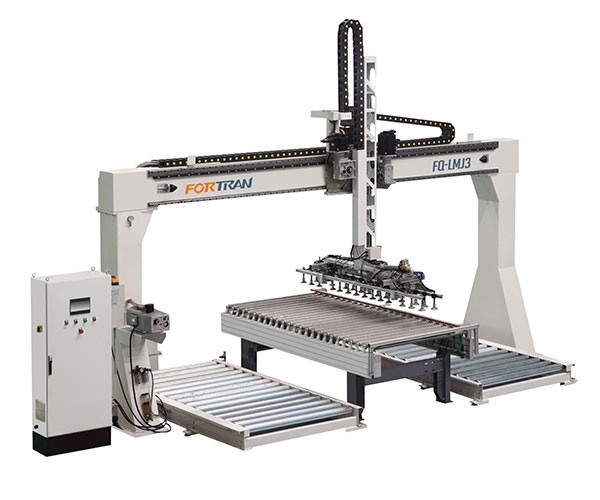

c. Trojpolohový mostový nakladač:

Model	FQ-LMJ3
Vonkajší rozmer	D5800*Š2200*V4700 mm
Dĺžka panelu	300-2400 mm
Šírka panelu	300-1200 mm
Nosnosť	50 kg/m²
Celkový výkon	6 kW
Rýchlosť	4-5 krát/min
Hlavné svetlo	štvorhranná oceľ vysokej pevnosti
Pneumatický komponent	AirTAC
Elektrické zariadenie	Schneider
Riadiaci systém PLC	Delta/ Inovance
Vodiace zábradlie	Hiwin

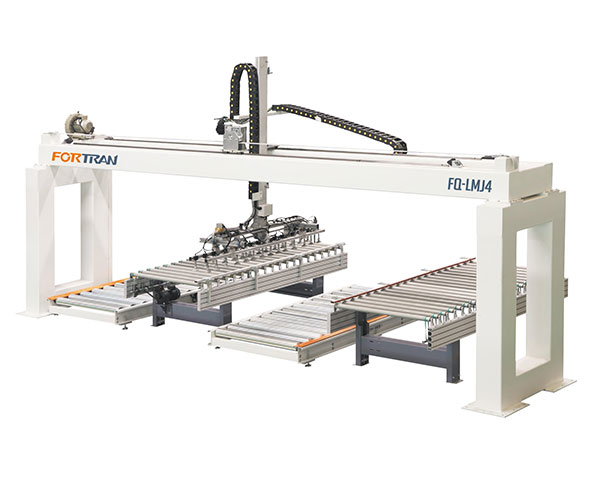

d. Štvorpolohový mostový nakladač:

Model	FQ-LMJ4
Vonkajší rozmer	D6800*Š2200*V4700 mm
Dĺžka panelu	300-2400 mm
Šírka panelu	300-1200 mm
Nosnosť	50 kg/m²
Celkový výkon	6 kW
Rýchlosť	4-5 krát/min
Hlavné svetlo	štvorhranná oceľ vysokej pevnosti
Pneumatický komponent	AirTAC
Elektrické zariadenie	Schneider
Riadiaci systém PLC	Delta/ Inovance
Vodiace zábradlie	Hiwin

1.Hlavný nosník je vyrobený z vysoko pevnej štvorcovej ocele. Rám je spojený s celou štvorcovou rúrou s vysokým zaťažením, aby sa zabezpečil hladký pracovný proces a stabilná konštrukcia.
2. Spojovacia časť je presne zvarená japonským OTC robotom a vytvorená naraz.
3.Taiwan Delta servomotor, ovládajúci vákuovú nádobu nahor alebo nadol, s plynulým horizontálnym pohybom.
4. Nakladací a vykladací stroj typu portál využíva vysokokvalitnú šikmú vodiacu lištu zubov. V porovnaní s vodiacou lištou s priamym zubom má vodiaca lišta so šikmým zubom vyššiu odolnosť proti opotrebovaniu a silnejšiu mazaciu schopnosť.
